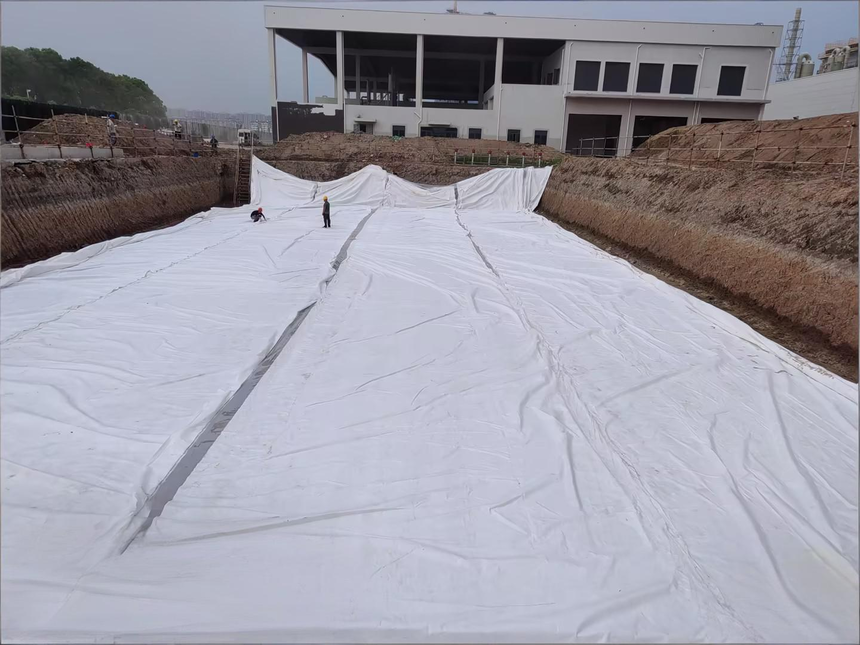

01防焊接渗漏土工布

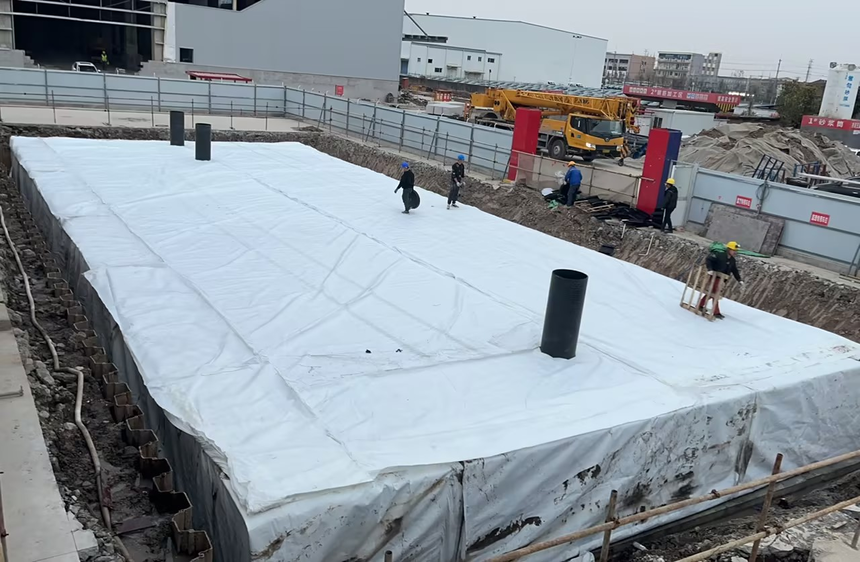

在雨水模块安装完毕后，将预焊复合土工膜包在雨水模块骨架上，并按折痕对折。如将顶部包扎，则两侧包扎宽度均大于500mm，并根据复合土工膜焊接技术要点进行焊接。预制套管及复合土工膜安装面的边长应为管径的两倍，套管部分直径应稍大于管径。管路及HPDE套管采用双箍固定。该复合土工膜具有交叉端口，通过PE法兰将管道连接到雨水模块池。为确保连接管件有足够的余量，用土工布打开管件，并将管件插入模块中，同时箍紧管件。

02雨水模块的安装

雨水模块安装完成后，将预焊接复合土工膜包裹于模块框架周围，并沿折痕方向折叠。若包裹顶部，则两侧的包裹宽度均应大于500毫米，并按复合土工膜焊接技术规范进行焊接。

预制套管与复合土工膜安装面的边长应为管道直径的两倍，且套管直径应略大于管道直径。

管道及 HDPE 套管须使用双夹具固定。

该复合土工膜设有横向通孔，管道通过聚乙烯法兰与雨水模块储罐相连。

为确保连接件留有充足空间，应使用土工布展开连接件，将其插入模块中，并将夹具牢固固定。

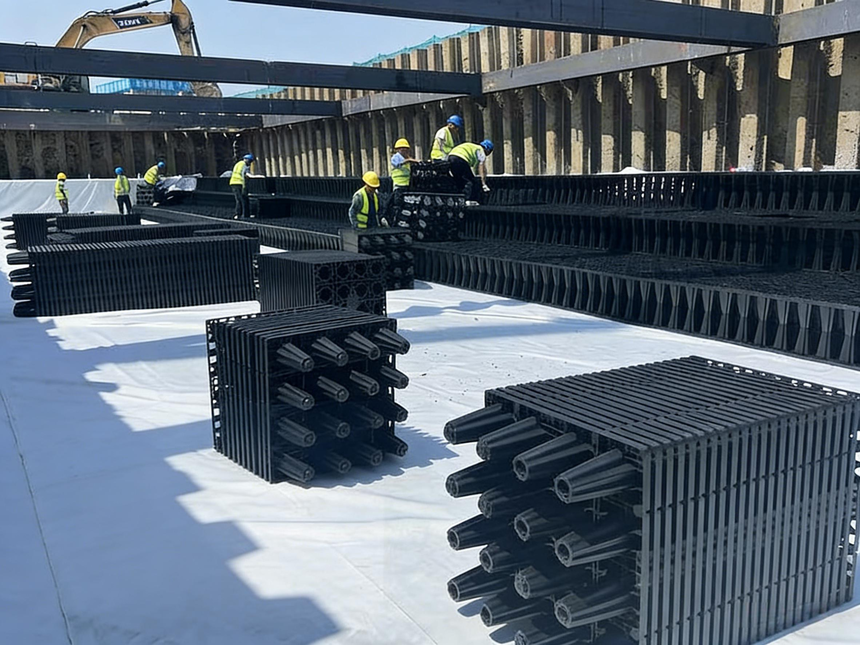

▼雨水模块在安装时排列整齐，便于同一层与上下层之间的固定连接。

▼同一层位的雨水模块通过塑料模块的水平固定卡连接。长边至少有两块固定卡，短边至少有一块固定卡。

▼上部，下部的储水箱由蓄水纵向固定杆连接，在每个模组的上部和下部之间有两个或多个固定杆。

▼连接雨水模块时，应尽量避免垂直连接，应先放置上层，再按顺序排列。

03安装多种功能并及其连接管

雨水井、雨水预处理设备、污泥抽水井、淡水抽水井、排水阀井、废流井的安装与施工、标高、坐标要求符合设计要求的管路连接正确安装；基坑底部的混凝土垫层必须水平，顶部为20mm或20mm以上的中型砂垫层；可根据现场实际情况，调整废弃油井、气井坐标；采用生料或粗砂分层回填，人工或机械夯实，每层厚度不超过500mm；表面上是混凝土垫层，厚度200mm，宽度1500mm以上。

机房进水管和粗砂进水管的回填方法相同；

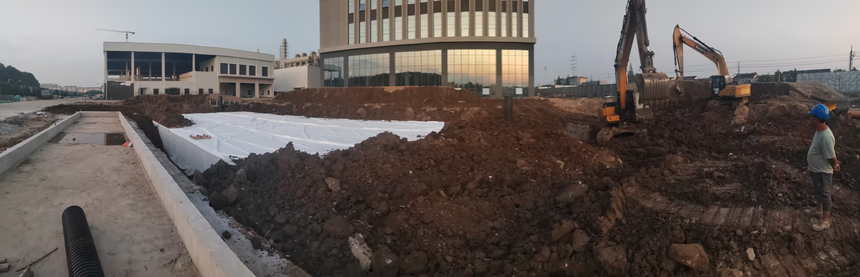

04回填

回填法是在复合土工膜附近一面回填100毫米厚的粗砂，再返回到粗砂外面的原土。像石头这样坚硬的物体不能被回填到粗砂或石粉中，以防止它与砖块直接接触而导致泄漏。回填的每一层厚度为300毫米，压至顶部。

工程完工后，要进行水质检测。废液过滤设备和电力设备到达后，设备管理人员将打开盒子，接受采购和使用设备(或接收设备)。设备安装必须符合技术要求。联机仪表的位置和方向必须正确，安装必须完整。仪器、阀、采样口等必须均匀等距。安装雨水集成控制柜后，需对整个系统进行调试，直至正常工作。设备调试通过后，请检查并验收。
