3分钟速览卡

以上为行业一般情况估算（2026年9月版），具体需结合项目工况由设计人员确认。

一、为什么侧压比正压更危险

1.1 正压失效看得见，侧压失效藏得深

正压失效通常很快暴露——路面沉降、模块碎裂、检查井下沉，施工方马上能发现。

侧压失效完全不同。模块侧壁鼓胀是一个缓慢过程：回填后数周甚至数月，侧壁才逐渐变形；接缝处开始渗漏；最终导致池体结构失稳。很多项目交付时看起来没问题，运行一两年后才暴露——维修成本是建设期的3-5倍。

1.2 为什么侧压容易被忽视

两个原因：

设计端：设计院通常把主要精力放在正压验算（能不能过消防车），侧压验算往往只做简化处理

施工端：回填施工质量没有严格把控——一次性堆填到顶、不分层压实、回填材料随意——这些都会导致实际侧压力远超设计值

核心结论：侧压失效的根因往往不是"算错了"，而是"没当回事"。回填施工质量和模块选型同等重要。

二、侧压力怎么算？——土压力基础科普

2.1 两种土压力工况

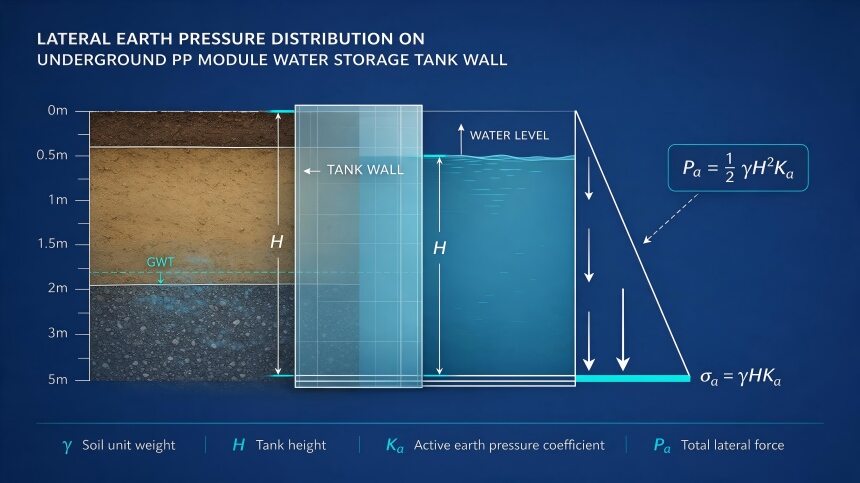

模块侧面承受的水平推力来自回填土的侧压力。根据模块侧壁是否有位移空间，分两种工况：

① 主动土压力（模块外侧有位移空间）

当模块侧壁可以产生微小外移（实际工程中大多数情况），土体进入主动极限平衡状态，侧压力较小：

底部最大侧压力（线性分布，底部最大）：

σa = γ × H × Ka

总合力（三角形分布面积）：

Pa = ½ × γ × H² × Ka

• γ = 土体重度（一般回填土18-20 kN/m³，取19 kN/m³）

• H = 覆土深度（m）

• Ka = 主动土压力系数（与土体内摩擦角φ相关）




对于常见回填土（φ=25°-30°），Ka≈0.33-0.40，工程计算常取0.36。

② 静止土压力（模块侧壁无位移）

当模块紧贴地连墙或其他刚性结构，侧壁无法产生任何位移时，土体处于静止状态，侧压力更大：

底部侧压力：σ0 = γ × H × K0

总合力：P0 = ½ × γ × H² × K0

• K0 ≈ 0.5（一般回填土）

• 静止土压力约为主动土压力的1.3-1.5倍

2.2 侧压力速查表

下表为不同覆土深度下的理论侧压力值（γ=19 kN/m³，Ka=0.36，K0=0.5），同时展示底部侧压力和总合力，供快速估算使用：

计算参数：γ=19 kN/m³，Ka=0.36（对应内摩擦角φ≈28°），主动土压力工况。以上为理论计算值，实际因土质、含水率、压实度不同而异。若存在地面超载（消防车道、堆场），需额外叠加超载引起的侧压力增量。

三、三种模块抗侧压数据对比——实测值说话

这是全文最核心的数据表。三种雨水收集PP模块的侧压实测承载力对比如下：

三个关键洞察

① 全新料侧压性能远超改性料

1000型HD侧压504 vs 1000型213 → 提升137%

1200型SD侧压345 vs 1200型152 → 提升127%

全新料的弹性模量和抗蠕变性能显著优于改性料，在长期侧压作用下变形量更小、回弹能力更强。

② 正压高≠侧压高

800型正压440 kPa，凭借16柱密集支撑结构在正压方面表现优秀。但侧压是水平方向的力，16柱结构对侧向刚度的贡献需要独立评估——正压数据好看不代表侧压也够用。800型侧压实测数据需联系厂家获取。

** 选型必须双向验算**

不能只算正压不算侧压。正确流程是：

覆土深度 → 算出侧压力大小（σa=γHKa）

侧压力 → 选择侧压承载力足够的模块型号

再用正压验算确认（S-02已详述）

选型校验示例

某项目覆土3m，回填土γ=19 kN/m³，Ka=0.36：

• 底部侧压力 σa = 19 × 3 × 0.36 = 20.5 kPa

• 1200型侧压承载力 152 kPa > 20.5 kPa ✅（安全余量约638%）

• 覆土5m：σa = 34.2 kPa → 1200型152 > 34.2 ✅

• 覆土10m：σa = 68.4 kPa → 1200型152 > 68.4 ✅

⚠️ 注意：修正后的计算表明，在纯理论土压力工况下，三种改性料模块在适用覆土范围内的侧压均满足要求。实际工程中侧压力受回填材料、地面超载、地下水位等多因素影响，不能仅靠理论值决策——安全余量的预留和现场工况结合才是关键。

第三方标杆项目参考

上海外国语大学附属普陀实验学校雨水收集项目，收集屋面、道路、绿化带混合雨水，经弃流预处理+地埋一体机+紫外线消毒后回用，每年节水约2万立方米。该项目结构选型严格遵循相关规范要求。来源：上海市供水管理事务中心2024年雨水综合利用优秀案例。

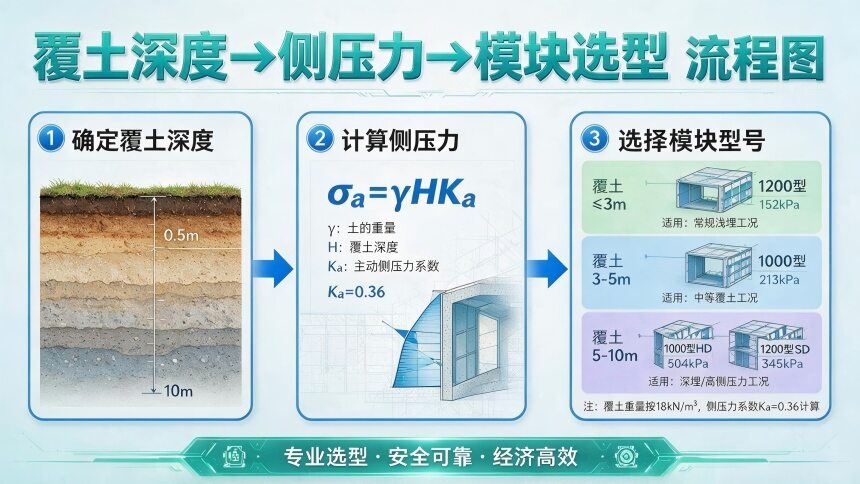

四、覆土深度→侧压力→模块选型——一张表锁定

核心提醒：

• 改性料模块（黑色）建议适用覆土≤3m——这一建议主要考虑实际工程中回填质量波动、地面超载（如消防车道）、地下水叠加等不确定因素，而非理论侧压力不足。纯理论计算下，改性料模块在更大覆土深度时侧压仍可满足，但实际工况的复杂性要求预留足够安全余量。超过3m需结合具体工况进行专项验算

• 消防车道下的模块池：正压是主控因素（详见S-02），但侧压也要同步验算

• 地下水位高的地区：水压+土压叠加，侧压计算需加浮力修正（见第六节）




注：上表深埋场景（覆土>5m）的侧压力为朗肯主动土压力简化计算值（γ=19, Ka=0.36）。实际工程中侧压力受回填材料、排水条件、地面超载等多因素影响，1000型HD/1200型SD在深埋场景的适用性需结合工况进行专项验算。

五、回填施工——侧压控制的最后一道关

模块选型再正确，回填施工不到位，侧压照样失控。

5.1 回填材料选择

黏土直接回填是最常见的错误——内摩擦角低导致侧压力比中粗砂高出40-60%，而且黏土遇水膨胀，进一步加剧侧压。

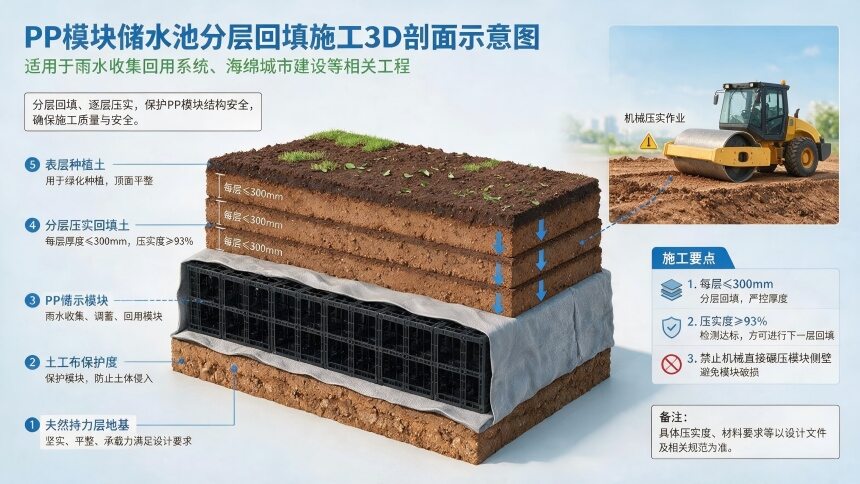

5.2 分层回填要求

每层厚度 ≤ 300mm

模块侧面1m范围内压实度 ≥ 93%

禁止机械直接碾压模块侧壁（安装施工全流程详见S-65）

5.3 三种常见施工错误

① 一次性堆填到顶

侧压力瞬间达到最大值，模块侧壁来不及适应应力分布，直接鼓胀变形。正确做法是分层回填、分层压实，让模块逐步适应侧压力递增。

② 回填土含水率过高

含水率过高时土体容重增大（从19 kN/m³升至21-22 kN/m³），侧压力增加20-30%。雨季施工尤其注意，回填土应控制含水率在最优含水率±2%以内。

③ 模块侧面未做保护

回填碎石或含碎砖的杂土直接填入，尖锐物刺破模块壁，造成防渗层破损→长期渗漏。正确做法是模块侧面先包覆土工布保护层，再回填（防渗体系详见S-67）。

5.4 排水措施

模块池侧面设盲沟排水（降低地下水位→减少水压叠加）

土工膜包覆+土工布保护的双层体系（S-67详述防渗层施工）

池底设排水盲管，接入市政雨水管网

六、真实事故案例——华东某项目侧压失效实录

反面案例：侧压力未验算+地面重载导致池体塌陷

这是华东地区某年的真实项目。经销商采购800型PP模块（800×800×250mm），用于绿化下方蓄水池，正压要求45T，800型正压440 kPa完全满足。

事故经过：蓄水池建成后表面铺设草坪，紧邻绿化有一处小型停车场。数月后停车场车流量骤增，部分车辆停在绿化草坪上，某天池体突然下沉塌陷。

事故原因分析：

1. 侧压力未验算：设计仅验算了正压，未对停车场方向的侧压力进行专项计算。车辆荷载通过回填土传递到模块侧面产生附加侧压力，叠加回填土自重后远超模块承受能力

2. 选型错误是根源：设计方基于工况推荐过国标1200型或1000型（侧压数据明确），但中间商为省成本坚持选用800型

3. 双重失守：正压达标≠侧压达标，两个指标必须双向验算

惨痛教训：塌陷后的恢复拆除费用，远超当初选择1200型/1000型多出的材料差价。为省几千块模块成本，最终承担了几万甚至十几万的修复代价。敬畏自然的力量，安全底线不能退让。 侧压失效的代价永远比选型升级的成本高得多。

补充案例：三种典型破坏模式

除了上述真实事故，工程中还常见以下三种侧压失效模式：

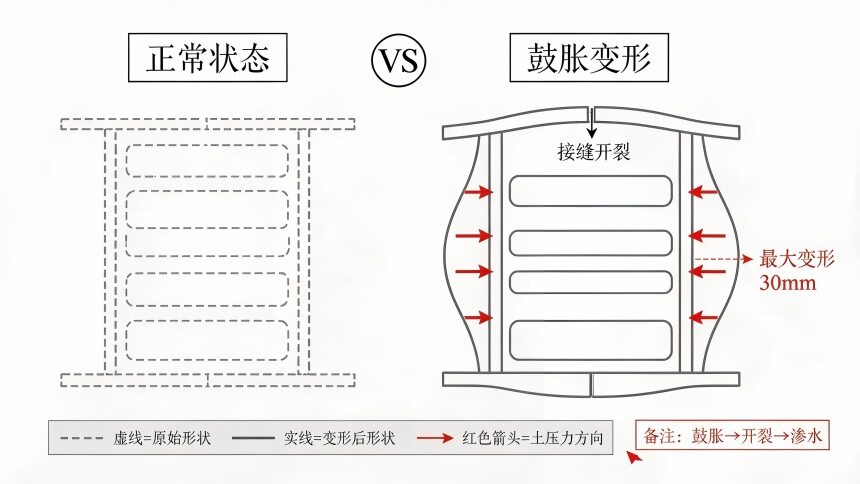

① 侧壁鼓胀变形——回填未分层压实，松散土（φ<15°）导致实际侧压力远超理论值，模块侧面鼓胀，最大变形量可达30mm。教训：分层压实（每层≤300mm、压实度≥93%）不可省。

② 接缝开裂渗漏——覆土接近模块侧压适用上限，模块长期临界运行，加道路动荷载产生附加侧压力，接缝处率先疲劳开裂。教训：深埋场景应预留≥30%安全余量。

③ 地下水压叠加侧压失衡——沿江/沿海地区雨季地下水位上升，水压+土压叠加使总侧压力增加约40%。教训：必须按最不利水位组合验算。

七、常见问题FAQ

Q1：PP模块侧压力和正压力有什么区别？

方向不同，失效模式不同。正压力是竖向力（覆土+车辆荷载），作用方向从上到下，失效表现为顶板压溃。侧压力是水平力（回填土横向推力），作用方向从侧面推，失效表现为侧壁鼓胀、接缝开裂。正压决定"能不能过车"，侧压决定"回填会不会挤变形"——两个指标缺一不可（正压详见S-02）。

Q2：覆土越深侧压力越大吗？多深需要换型号？

是的，侧压力与覆土深度平方成正比。修正后改性料模块在覆土≤3m范围内侧压安全余量充足（1200型覆土3m时约638%）。但实际工程受地面超载、回填质量、地下水等影响，超过3m建议用全新料或结合工况专项验算。

Q3：改性料模块和全新料模块的抗侧压能力差多少？

实测数据：1000型HD（全新料）侧压承载力504 kPa，是1000型（改性料）213 kPa的2.37倍；1200型SD（全新料）345 kPa，是1200型（改性料）152 kPa的2.27倍。全新料比改性料侧压性能高出约130%——这不是品牌差异，是材质本身的弹性模量和抗蠕变性能差异。

Q4：回填没压实对模块有什么影响？

松散回填土的内摩擦角可能低于15°，侧压力比压实后高出40-60%。一次性堆填到顶让侧压力瞬间达到最大值，模块侧壁来不及适应应力分布，容易鼓胀变形。正确做法是分层回填（每层≤300mm）、分层压实（压实度≥93%）。

Q5：消防车道下的模块池需要额外验算侧压吗？

需要。消防车道下正压是主控因素（详见S-02），但车辆动荷载也会通过土体传递到模块侧面产生附加侧压力。建议先按正压选型号，再正压+侧压双向验算确保安全余量。

Q6：地下水位高的地区怎么算侧压力？

水压+土压叠加。地下水位以下土体采用浮容重（约10 kN/m³），水本身也产生侧压力（Pw = γw × hw）。总侧压力 = 土压力 + 水压力。沿江/沿海/高水位地区，必须按雨季最不利水位组合验算。

Q7：800型模块能用于深埋场景吗？

800型（16柱）正压440 kPa，在正压方面表现优秀。但侧压是水平方向的力，800型的16柱密集支撑结构对侧向刚度的贡献需要独立评估。目前800型侧压承载力实测数据暂未公开披露，后续获取后将更新，深埋场景（覆土>3m）建议优先选择侧压数据明确的全新料型号（1200型SD或1000型HD）。
