雨水回用系统水质处理分为弃流、截污、过滤和消毒四个核心步骤。不同用途的水质要求存在显著差异，例如绿化浇洒和冲厕回用的处理工艺需进行针对性匹配，以平衡合规性与经济性。本文基于GB/T 18920-2020《城市污水再生利用 城市杂用水水质》及多个实际工程项目运行数据整理，为您提供科学的系统选型参考。

在雨水回用工程实践中，常存在“重收集、轻处理”的现象。若水质处理环节设计不足，极易导致出水发黄、管网堵塞及微生物超标等系统性问题。科学完善的水质处理工艺是保障雨水回收利用系统长期稳定运行的关键。

核心工艺参数速览

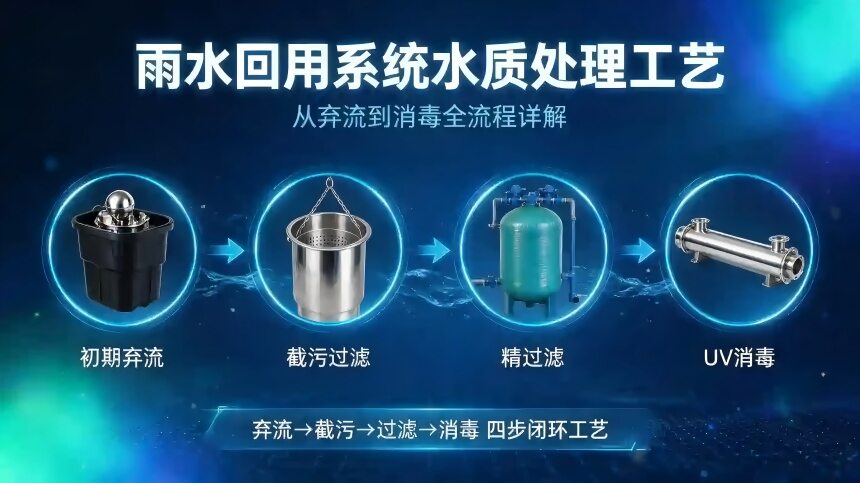

水质处理流程：弃流→截污→精过滤→消毒，形成四步闭环。

初期弃流量计算：屋面汇水通常建议2-3mm弃流厚度，地面为3-5mm，计算公式为V=10×δ×F。

过滤精度匹配：绿化浇洒建议100μm，冲厕回用建议30μm，工业冷却建议20μm。

消毒方式选择：常规推荐紫外线消毒（无化学残留），冲厕等特定用途建议采用“UV+余氯”组合工艺。

系统造价预估：根据应用场景配置差异，整体造价约在3-8万元/套之间。

水质达标保障：在工艺设备匹配正确的前提下，系统出水可稳定达到 GB/T 18920-2020 标准。

一、 雨水回用水质处理的必要性

1.1 雨水水质特性分析（雨水≠自来水）

很多人觉得"雨水是天然水，应该很干净"。这是最大的误区。

雨水在降落过程中会冲刷屋面、路面的灰尘、鸟粪、落叶、轮胎磨屑、动物粪便等污染物。实测数据表明，降雨前2-3mm的初期雨水中，COD浓度可达80-200mg/L，SS（悬浮物）浓度可达100-300mg/L，约为典型生活污水30%-50%的浓度水平，必须处理后方可回用。

如果不做处理直接回用，会出现以下问题：

• 喷头堵塞：SS浓度高，灌溉喷头用不了几周就堵死

• 水质发臭：有机物在蓄水池中厌氧分解，打开检修口就闻到臭味

• 细菌超标：大肠菌群超标，冲厕或洗车回用存在卫生风险

• 设备腐蚀：初期雨水偏酸性（pH 5.0-6.0），长期使用会腐蚀水泵和管道

1.2 处理流程的核心环节

从蓄水到终端供水，完整的工艺包含四道标准化处理环节：

• 初期弃流：排放污染负荷最高的前段初期雨水。

• 截污与粗过滤：有效拦截树叶、泥沙等大颗粒杂质。

• 精过滤：根据终端回用用途，匹配相应的深度过滤设备。

• 消毒杀菌：灭活致病微生物，保障出水的公共卫生安全。

1.3 蓄水池的协同保护作用

前端处理后的雨水通常导入PP模块蓄水池存储。由于PP模块蓄水池具备密闭、避光、隔氧的结构特性，能从根源上抑制藻类繁殖与有机物的厌氧分解，从而大幅降低了后续精滤与消毒环节的处理压力。

二、 初期弃流工艺——水质保护的首道防线

2.1 弃流的工程价值

初期降雨的径流中富集了大量污染物。项目实测表明，降雨前3mm的径流COD高达186mg/L，而降雨5mm后该指标显著降至42mg/L。实施有效的初期弃流，可使后续水质处理系统的负荷降低60%以上。

2.2 弃流量设计依据

• 屋面汇水：推荐弃流厚度为 2-3mm。

• 地面/道路汇水：推荐弃流厚度为 3-5mm。

• 绿地汇水：因泥沙含量较高，推荐弃流厚度为 5-8mm。

• 计算公式：V = 10 × δ × F（其中V为弃流体积L，δ为弃流厚度mm，F为汇水面积m²）。

2.3 核心装置选型

实际工程中，弃流装置主要有三种方案，各有适用场景：

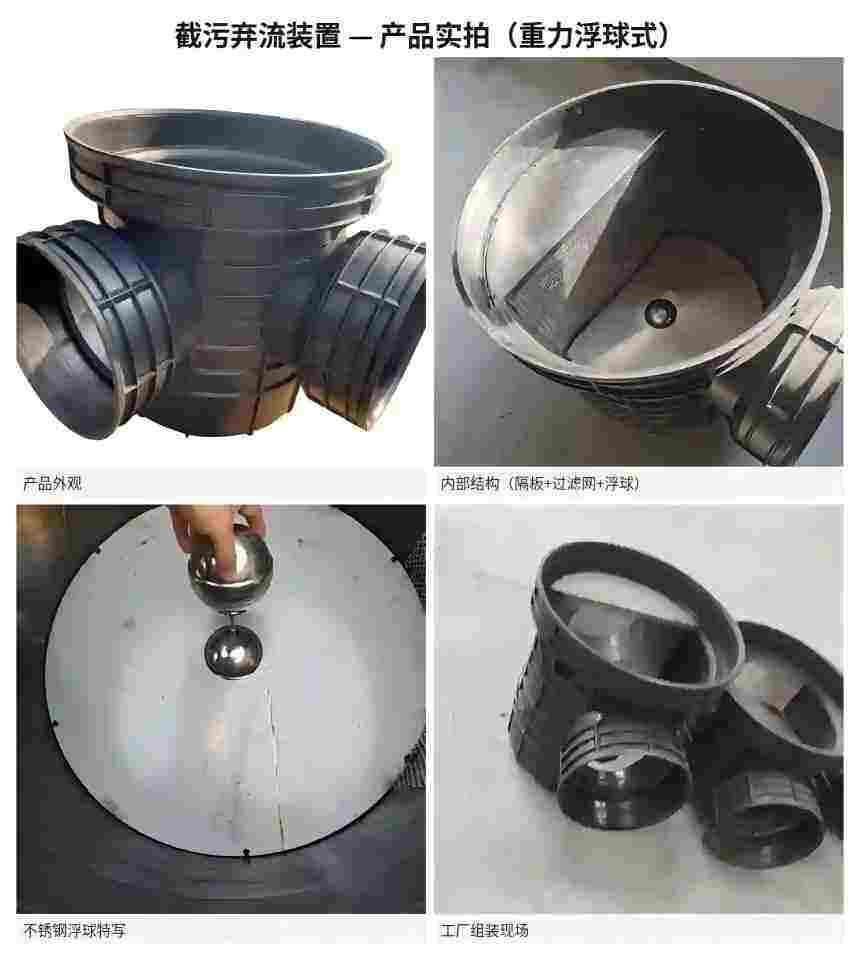

① 重力弃流装置（不锈钢浮球控制）

最简单的弃流方案。核心部件是一个不锈钢浮球——降雨初期，弃流腔是空的，浮球沉在底部，排水口敞开，初期脏水直接排进雨水管。随着降雨持续，弃流腔逐渐蓄满，浮球被水面托起，通过杠杆机构自动关闭排水口、切换至蓄水端，中后期干净雨水流入PP模块蓄水池。

优点：结构最简单，不需要电源，不怕断电，后期基本免维护

局限：弃流量固定（由弃流腔容积决定），不能根据雨强调节

适用：中小型项目最常用——住宅、学校、小型厂房用得最多

② 电动弃流装置（电动蝶阀控制）

用电动蝶阀替代浮球做切换。通过PLC控制器设定弃流时间（比如前5分钟弃流、之后切换蓄水），或者接入雨量传感器根据实时降雨强度自动调节。电动蝶阀开关到位有信号反馈，运维端能看到当前状态。

优点：弃流时段可调，大雨小雨都能适应；可接入海绵城市智慧监控平台，远程查看运行状态

局限：需要供电，控制箱要防水；多了电气部件，后期维护比浮球式多一些

适用：大型市政项目、智慧海绵城市示范工程

③ 弃流提升井（水泵控制）

有些项目的蓄水池位置比雨水汇集口低，雨水靠重力流不进弃流装置——这时候需要先用泵把水提升到弃流装置高度，再经过弃流后重力流入蓄水池。弃流提升井的核心就是一台潜水排污泵+液位控制器：降雨时泵启动提水，弃流腔满后切换蓄水端；雨停后液位下降，泵自动停机。

优点：解决了地势落差问题，低洼汇水点也能做雨水收集

局限：多了一台水泵，电耗和维护量都增加；选型时水泵扬程和流量要匹配汇水面积，选小了弃流来不及，选大了浪费电

适用：地下车库出入口、下沉广场、低洼绿地等有地势落差的场景

三、 截污与粗过滤系统

3.1 截污的位置和作用

截污是弃流之后的第二道防线，目的是拦截进入蓄水池之前的大颗粒杂物——树叶、泥沙、烟头、碎屑等。这些大颗粒如果进入蓄水池，会沉积在模块底部，时间长了影响蓄水量和水质。

截污通常设置在三个位置：

1. 雨水口/雨水斗处：拦截屋面或地面汇入的大件杂物

2. 弃流装置出口：弃流装置内通常自带截污篮

3. 蓄水池进水口前：作为最后一道粗滤屏障

3.2 常用截污设备

截污设备主要有两种形态，一个侧重"挂篮过滤"，一个侧重"旋流除砂"，各有适用位置：

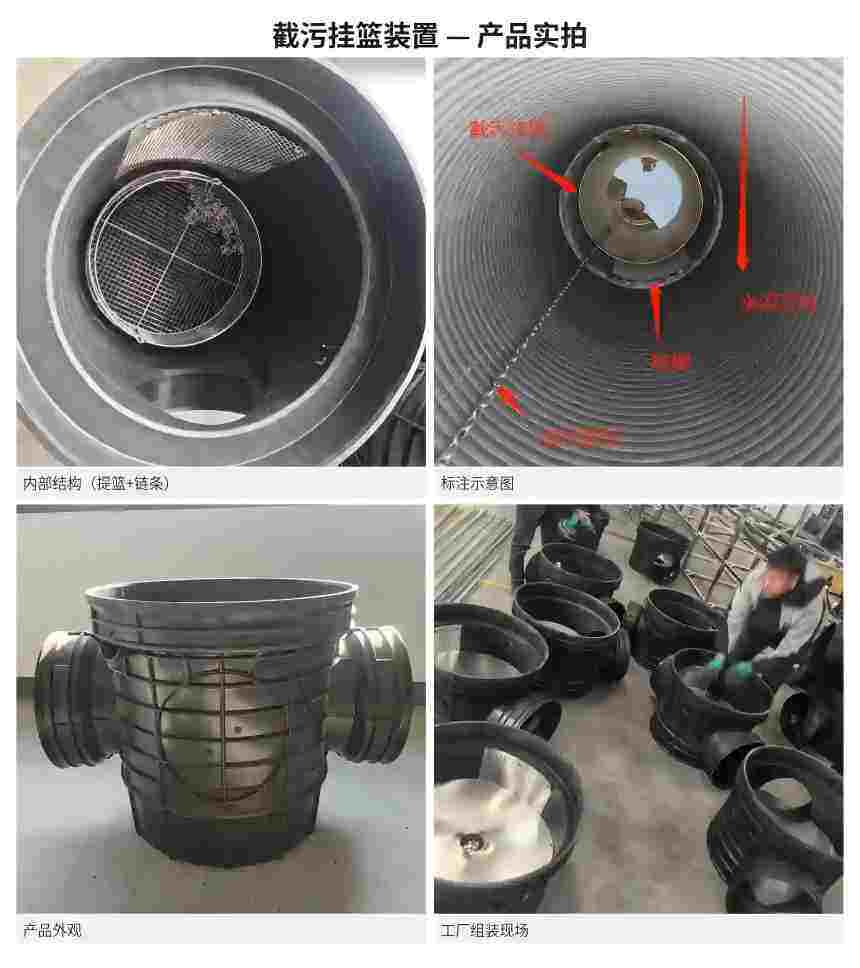

① 截污挂篮装置

这是最基础的截污设备，几乎每个雨水收集项目都会配。核心结构是黑色PP外壳 + 不锈钢过滤网/提篮。雨水从进水口进入装置，经过不锈钢挂篮过滤后，从侧面出水口流出，树叶、塑料袋、碎屑等大颗粒被留在篮内，定期提拉链条取出清洗。

截污挂篮通常做成三接口结构：顶部进水、两侧出水（或一侧弃流一侧出水），外壳用改性PP注塑成型，外壁有加强筋，承压能力好，可以直接埋在地下。不锈钢过滤网的孔径一般在5-10mm，能挡住绝大多数肉眼可见的大颗粒杂物。

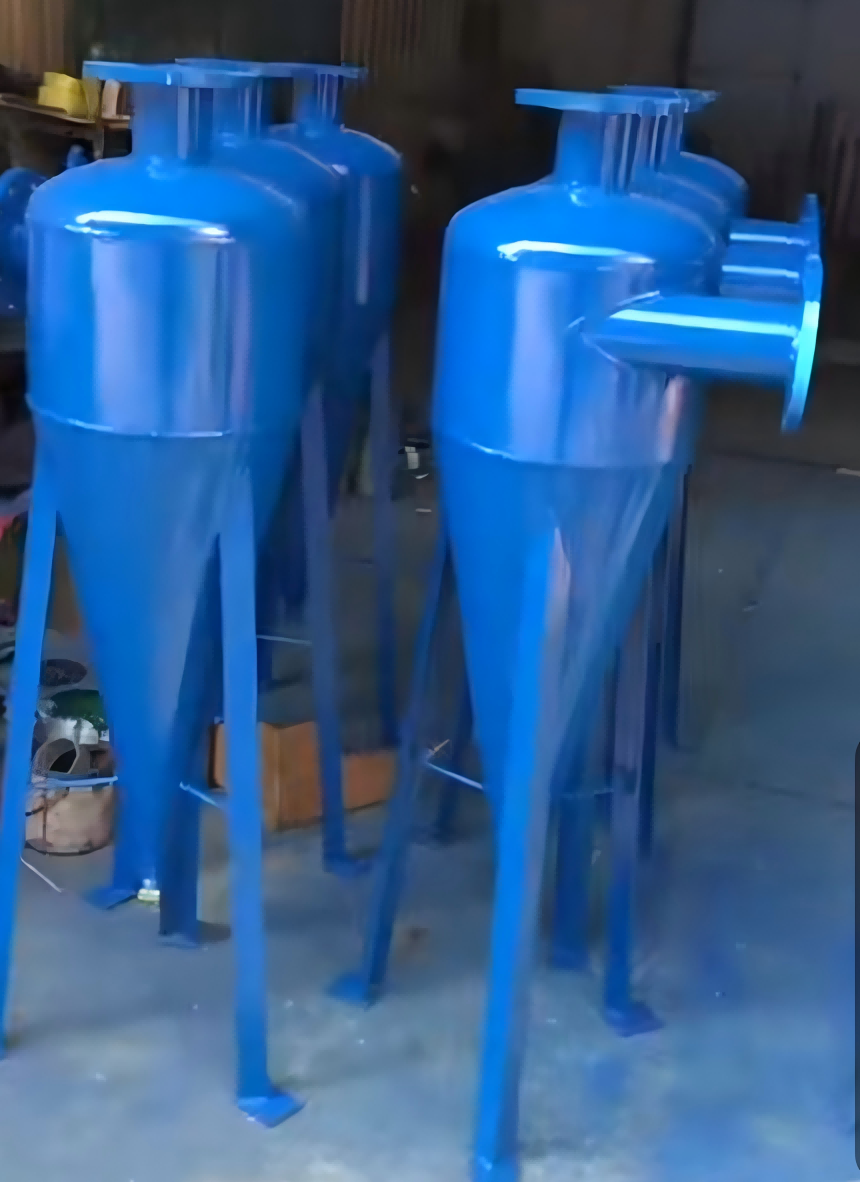

② 旋流除砂器

旋流除砂器是截污环节最核心的设备，利用离心力把密度大于水的泥沙颗粒甩向外壁，从底部排砂口排出，清水从顶部流出。不需要更换滤材，只要定期排砂就行，运维成本极低。

旋流除砂器通常安装在蓄水池进水主管上，作为弃流和截污挂篮之后的第三道粗滤屏障。它的过滤精度比截污挂篮高一个数量级（0.5-2mm），专门对付挂篮拦不住的细砂和泥沙。

3.3 粗过滤的精度选择

粗过滤的精度一般在1-3mm，主要目标是去除肉眼可见的悬浮物。这一步不需要高精度——精度太高反而增加堵塞频率和清洗维护工作量。把粗过滤做扎实，让后续精过滤设备的负荷降到最低，才是正确的思路。

截污+粗过滤完成后的雨水，进入雨水收集PP模块蓄水池存储。池体密闭、避光、隔氧，水质在存储期间基本保持稳定。

四、 精过滤——不同用途对应不同过滤精度

这一节是全文核心。 雨水回用系统的水质处理，最关键的选型就发生在精过滤环节——不同回用水质标准对应不同过滤精度，选错了要么出水不达标，要么设备浪费钱。

4.1 核心逻辑：用途→水质标准→过滤精度

不同回用用途执行不同的水质标准，对应不同的过滤精度要求。下表是实际选型中最常用的对照：

 几个关键说明：

• GB/T 18920-2020《城市污水再生利用 城市杂用水水质》：涵盖城市绿化、道路清扫、冲厕、景观环境等城市杂用水类别，回用水质均按此标准执行

• 过滤精度不是越低越好——精度越低，设备越贵、反冲洗频率越高、运维成本越大

4.2 四种主流过滤设备详解

① 砂石过滤器（绿化/道路首选）

• 过滤介质：石英砂（粒径0.5-1.2mm）

• 过滤精度：80-120μm

• 优点：结构简单、价格便宜、反冲洗可自动进行

• 缺点：体积较大，需要安装空间

• 适用：绿化浇洒、道路冲洗等SS要求≤10mg/L的场景

② 袋式过滤器（景观/中等精度）

• 过滤介质：PP熔喷滤芯/尼龙滤袋

• 过滤精度：25-100μm（按滤袋精度选择）

• 优点：体积小、安装方便、精度可选范围广

• 缺点：滤袋需定期更换（一般3-6个月），运行成本略高

• 适用：景观补水、小型回用系统

③ 多介质过滤器（冲厕/高精度）

多介质过滤器是精过滤环节用得最多的设备，内部填充多层级配滤料——底层石英砂、中层无烟煤、顶层锰砂，每一层负责拦截不同粒径的悬浮物，过滤精度可达20-50μm，出水稳定，可自动反冲洗。

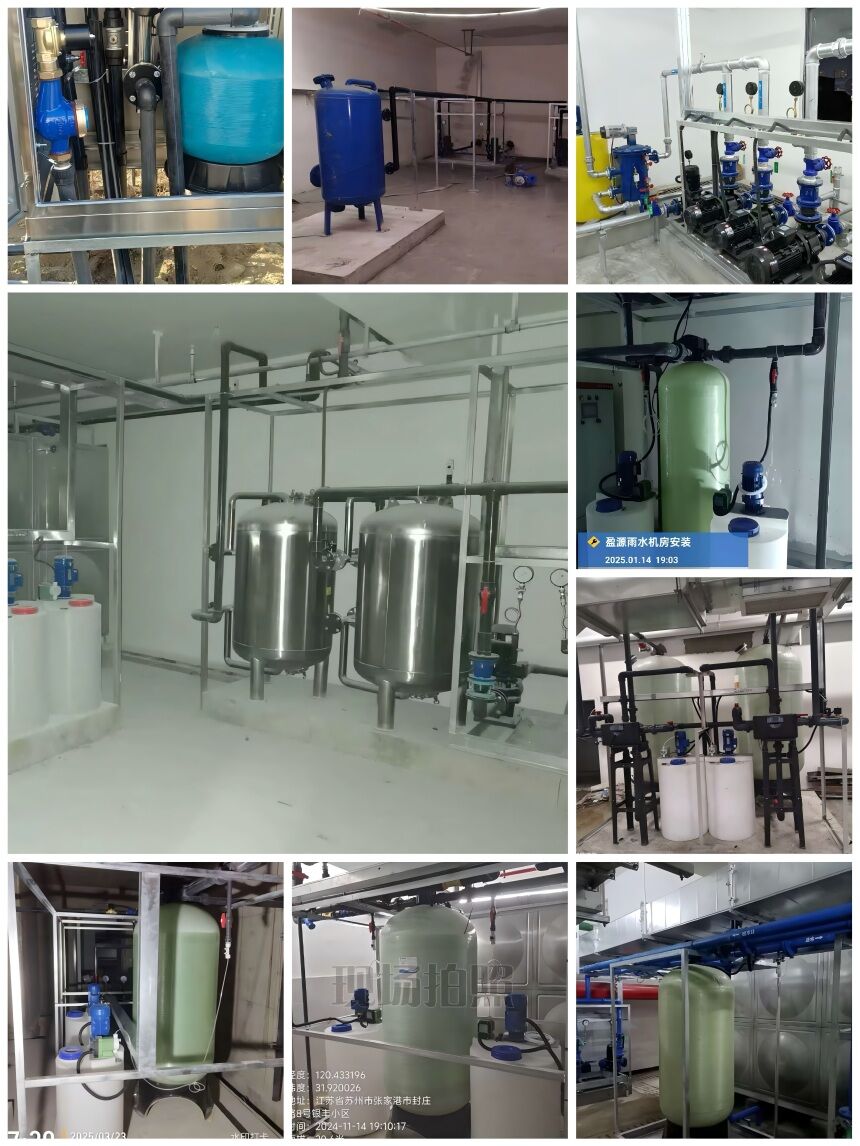

按材质分，实际工程中常见的有三种：

• 玻璃钢（FRP）多介质过滤器：罐体用玻璃钢缠绕成型，耐腐蚀、不生锈，重量比碳钢轻，适合大多数雨水回用项目。上面这张图里蓝绿色罐体的基本都是FRP材质，也是目前中小型项目的主流选择。

• 不锈钢多介质过滤器：罐体用304或316不锈钢焊接，承压能力更强，卫生等级更高，适合对水质要求严格的冲厕回用、商业建筑回用。缺点是价格比FRP贵30%-50%。

• 碳钢多介质过滤器：罐体用碳钢焊接后做防腐涂层，承压能力强、价格适中，适合大型项目。需要注意防腐涂层的耐久性，定期做内壁检查。

另外还有两种结构变体：

• 砂缸过滤器：结构最简单的多介质过滤，单层石英砂，适合精度要求不高的绿化浇洒，价格便宜，运维简单。

• 自清洗过滤器：带自动反冲洗功能，不需要人工拆洗，滤网堵塞后自动触发清洗程序。适合无人值守的雨水回用系统，比如地下泵房、远离管理房的设备间。

• 适用：冲厕回用、商业建筑回用等浊度≤5NTU的场景

④ 精密过滤器（工业/最高精度）

• 过滤介质：折叠滤芯/绕线滤芯

• 过滤精度：5-20μm

• 优点：出水精度最高、水质最稳定

• 缺点：滤芯更换频率高（1-3个月），运行成本最高

• 适用：工业冷却补水、实验室用水等SS≤5mg/L的场景

4.3 地埋式雨水过滤一体机

近年来市场上出现了"地埋式雨水过滤一体机"——把粗滤+精滤集成在一个设备里，直接埋地在蓄水池旁边。优势是占地小、安装快、不需要单独的设备房。

但需要注意：

• 一体机通常只集成到砂石过滤+袋式过滤级别，达不到多介质过滤精度

• 如果项目要求冲厕级别的浊度（≤5NTU），一体机不够，还需要单独配多介质过滤器

• 选型时重点关注处理量（m³/h）和反冲洗周期，处理量要留20%余量

4.4 PP模块蓄水池对水质的保护作用

很多人忽略了一点：蓄水池本身的水质保持能力直接影响后续处理效果。

雨水收集PP模块蓄水池是密闭结构（配合HDPE防渗膜使用），有两个对水质处理非常有利的特点：

1. 避光：不透光，藻类无法进行光合作用，从根本上抑制藻类滋生

2. 隔氧：减少空气中的灰尘和污染物进入，保持水质稳定

相比之下，传统混凝土蓄水池容易开裂渗漏、光照透入导致藻类爆发，水质处理系统的负担明显更大。选PP模块池不仅解决了蓄水问题，还给水质处理"减负"了。

五、 终端消毒杀菌系统

5.1 为什么过滤后还需要消毒

精过滤能去除悬浮物和颗粒物，但无法杀灭细菌和病毒。回用水如果用于冲厕、洗车、景观等与人体有接触的场景，必须消毒确保微生物指标达标。

GB/T 18920-2020要求：冲厕回用水的大肠菌群≤3个/L，总余氯≥0.2mg/L（接触30分钟后）。

5.2 三种消毒方式对比

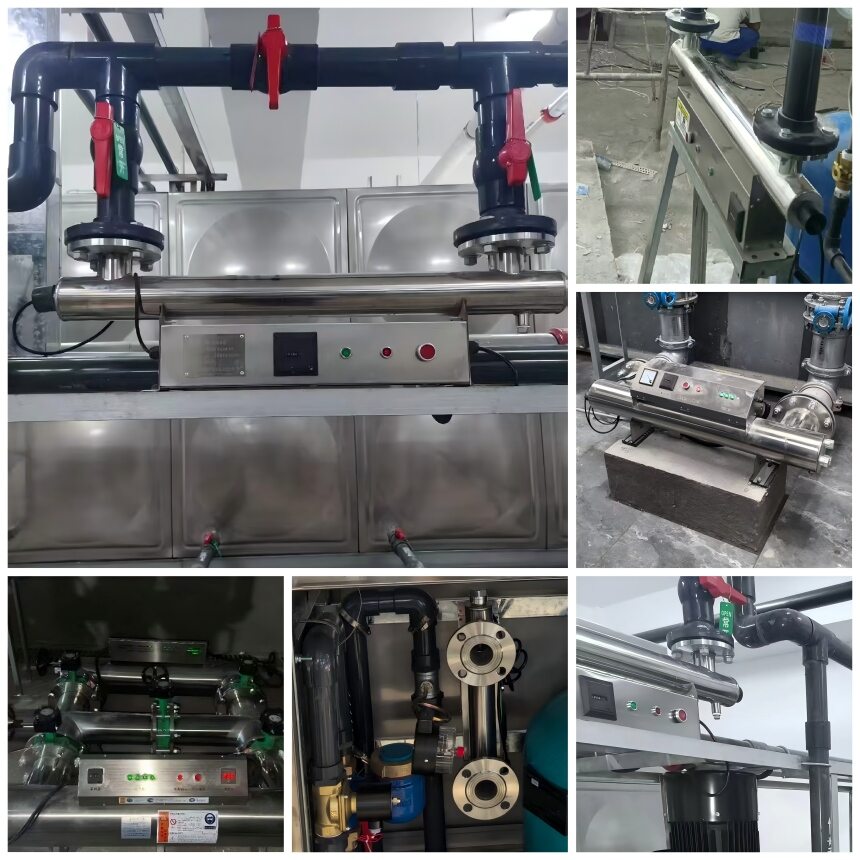

5.3 紫外线消毒参数

紫外线消毒是目前雨水回用系统中最主流的方式。关键参数：

• 剂量：≥30mJ/cm²（GB/T 18920要求），工程建议≥40mJ/cm²

• 接触时间：≥15秒（水流经UV灯管的时间）

• 灯管类型：低压汞灯（254nm）或中压汞灯

• 处理量匹配：UV设备的额定流量应≥系统最大回用水量的1.2倍

工程经验：UV消毒器安装位置建议在精过滤器之后、回用水箱/供水管网之前。如果UV灯装在过滤器前面，悬浮物会遮挡紫外线，消毒效果大幅下降。

5.4 不同场景的消毒选择建议

六、 不同场景的水质处理工艺组合方案

把前面的弃流、截污、过滤、消毒串起来，不同回用用途对应的完整工艺组合如下：

方案A：绿化回用（最简配）

工艺链路：弃流→截污挂篮→砂石过滤→UV消毒

出水标准：GB/T 18920-2020（SS≤10mg/L）

适用场景：住宅小区绿化、市政绿化带、学校操场浇灌

设备参考造价：3-5万元

特点：工艺最简单、运维成本最低，砂石过滤器反冲洗周期约1-2周

方案B：冲厕回用（标准配）

工艺链路：弃流→截污挂篮→旋流除砂→多介质过滤→UV+余氯消毒

出水标准：GB/T 18920-2020（浊度≤5NTU，大肠菌群≤3个/L）

适用场景：写字楼、酒店、学校、商场冲厕

设备参考造价：5-8万元

特点：多介质过滤器确保浊度达标，余氯保证管网末端持续杀菌

方案C：工业回用（高配）

工艺链路：弃流→截污→旋流除砂→精密过滤→UV消毒+缓蚀阻垢药剂

出水标准：行业/企业标准（SS≤5mg/L）

适用场景：工厂冷却补水、生产工艺用水

设备参考造价：6-10万元

特点：精密过滤+药剂处理双保险，滤芯更换周期约1-3个月

方案D：景观水体（综合配）

工艺链路：弃流→截污→袋式过滤→UV消毒→循环处理

出水标准：GB/T 18920-2020（浊度≤10NTU）

适用场景：人工湖、景观喷泉、生态水景

设备参考造价：4-7万元

特点：景观水体需要持续循环处理，建议配自动补水+循环过滤系统

实际项目参考

第三方标杆：据公开资料，常熟市某科技产业园雨水回用项目采用”弃流→旋流除砂→砂石过滤→UV消毒”工艺组合，日处理量200m³，出水用于园区绿化灌溉和道路冲洗，运行两年出水水质稳定达标。（来源：江苏省海绵城市建设典型案例汇编）

七、 技术常见问题解答（FAQ）

Q1：雨水回用系统的水质处理主要包括哪些步骤？

系统整体构建包含弃流、截污、精过滤和消毒四个核心步骤。弃流用于源头排除高浓度初期雨水，截污负责分离大颗粒杂质，精过滤旨在匹配终端用水的精细度，消毒则确保供水符合公共卫生标准。

Q2：未经处理的雨水能否直接投入使用？

不建议直接使用。原雨水径流中悬浮物（SS）浓度往往偏高，且极易携带致病菌群。若跳过水质处理直接用于冲厕或洗车，不仅可能对机电设备造成污堵损害，更存在显著的卫生安全隐患。

Q3：绿化浇洒等非接触性用途是否必须配备消毒环节？

建议配备。虽然绿化灌溉属于非饮用范畴，但在喷灌作业时，水雾极易被人体呼吸道吸入。依据 GB/T 18920-2020 对回用水基本卫生要求的规定，建议至少配置紫外线消毒模块以消除合规性及卫生风险。

Q4：水质达标的核心依据是什么？

系统设计须严格对标终端用途：

绿化与道路清扫执行 GB/T 18920-2020（要求SS≤10mg/L）；

建筑冲厕与水景维护执行 GB/T 18920-2020（要求浊度≤5-10NTU，大肠菌群受控）；

工业冷却执行特定行业标准（要求SS≤5mg/L）。科学对应标准，方能避免设备过度配置或处理能力不达标。

Q5：系统工程的建设造价大约在什么区间？

设备采购与实施成本受处理规模、精度要求及工况条件影响较大。一般而言，基础绿化配置约3-5万元，标准冲厕配置约5-8万元，工业深度配置约6-10万元。具体投资额需由专业技术团队依据图纸深化及现场勘察后进行精准核算。

(附录：免责声明：本文技术参数基于GB/T 18920-2020、GB 50400-2016等国家标准及公开项目资料整理，设备选型需结合具体项目工况由专业设计人员最终确认。)

Q6：初期弃流装置怎么选型？

三个关键参数：

1. 处理量：按汇水面积和降雨强度计算，一般取15-30m³/h

2. 弃流容积：按弃流厚度和汇水面积计算（V=10×δ×F）

3. 类型：中小型项目选容积式（无需电源、维护少），大型项目可选智能型（雨量感应、自动调节）

住宅项目建议选容积式，性价比最高，3-5年基本免维护。

Q7：雨水回用水处理设备多少钱一套？

按配置差异较大：

• 最简配（绿化）：弃流+截污+砂石过滤+UV消毒，约3-5万元/套

• 标准配（冲厕）：+多介质过滤+余氯消毒，约5-8万元/套

• 高配（工业）：+精密过滤+药剂处理，约6-10万元/套

以上为行业一般情况说明，设备价格受处理量、品牌、安装条件影响较大。具体造价需结合设计图纸和现场工况核算，欢迎评论区留言交流。

Q8：紫外线消毒和加氯消毒哪个更好？

看场景。绿化、道路、洗车等非接触性用途，UV消毒更好——无化学残留、维护简单、不改变水质。冲厕回用建议UV+微量余氯组合——GB/T 18920要求管网末端有持续余氯，单UV做不到。臭氧消毒效果最好但设备和运行成本最高，除非有特殊要求一般不推荐。

Q9：PP模块蓄水池会影响水质吗？

不会，反而有利于水质保持。雨水收集PP模块蓄水池是密闭结构，避光隔氧，藻类无法滋生，外部污染物也进不来。相比混凝土池容易开裂渗光导致藻类爆发，PP模块池给后续水质处理"减负"了。当然，模块池前面该做的弃流和截污一步不能少。
