在雨水收集与回用工程的设计与实施过程中，设备安装场景的科学规划至关重要。目前，雨水收集PP模块回用系统的设备安装主要分为四种标准化方案：地埋一体机、地上一体机、地上设备间以及地下机房。系统选型的核心原则在于：项目的回流水质处理要求越高，所需配置的设备便越趋于复杂，进而要求更大的物理安装空间，工程综合造价也相应提升。
在实际工程项目中，建设单位往往将主要精力集中于水质处理工艺的选择与PP模块蓄水池的容积计算上，却常常在施工进场阶段才发现设备安装空间严重不足。例如，地下室预留的设备间面积仅有3平方米，导致多介质过滤器、UV消毒器及控制柜进场后，运维人员根本无法进入进行基本操作；或在规划小区绿化带下方设置地埋一体机时，开挖基坑才发现下方存在复杂的市政燃气管线；又或是学校项目采用了地上一体机，但在运行半年后需更换滤料时，才发现设备周边并未预留任何检修通道。这些工程隐患的根源，均在于将本应在设计阶段确定的安装场景决策，滞后到了施工阶段。
设备安装位置通常建议紧邻PP模块蓄水池布置，以此来最大限度地缩短连接管路并降低水头损失。因此，在选型初期，必须首先明确蓄水池的精确位置，随后再据此严谨评估水处理设备安装的空间可行性。
第一部分：四种标准安装场景技术对比总览

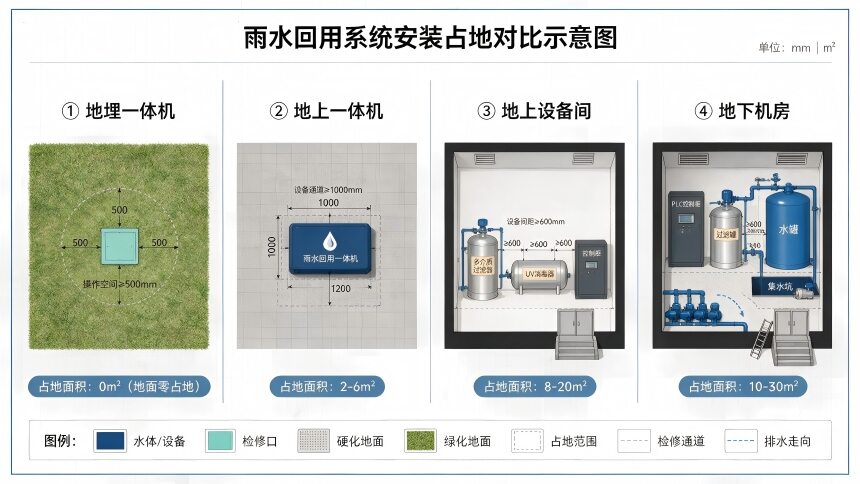

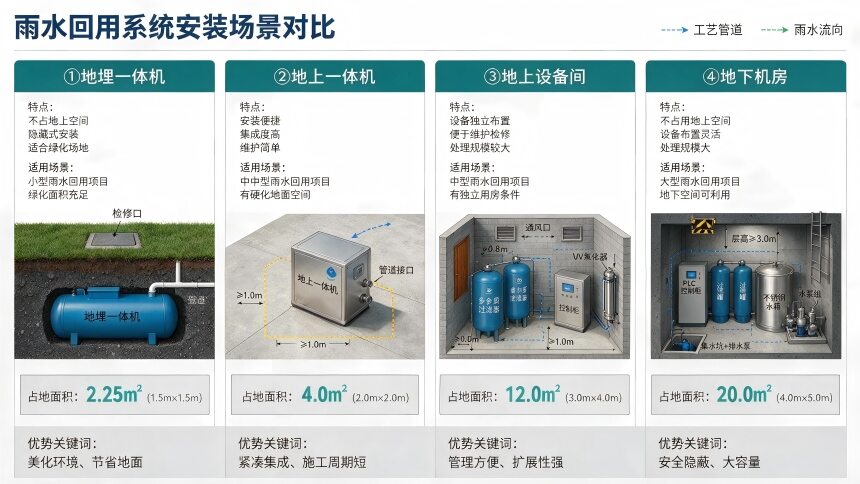

为便于工程技术人员快速锁定可行方案，以下对四种安装场景的核心参数进行系统性对比。在选型初期，建议依据此对比直接锁定2-3种适配方案，再进行深化设计。这是全文价值最高的一张表。建议在选型初期直接对照，锁定2-3种可行方案后再深入比较。
对比维度 | ① 地埋一体机 | ② 地上一体机 | ③ 地上设备间 | ④ 地下机房 |
安装位置 | 绿地/道路下方埋地 | 地面设备间/室外硬化地面 | 独立建筑设备间 | 地下室专用机房 |
占地面积 | 地面零占地 | 2-6m² | 8-20m² | 10-30m² |
设备集成度 | 高（弃流+过滤集成） | 高（弃流+过滤集成） | 中（分体安装） | 低（完全分体） |
可处理精度 | 中（砂石+袋式） | 中（砂石+袋式） | 高（可加多介质） | 最高（全设备可配） |
适用场景 | 住宅小区、绿化回用 | 中小型商业、学校 | 写字楼、酒店、医院 | 大型市政、工业 |
造价区间 | 3.5-6万元 | 4.5-8万元 | 8-15万元 | 12-25万元 |
施工难度 | 中（需基坑开挖） | 低（落地即装） | 中（需设备间配套） | 高（需机房土建） |
维护便利性 | 中（检修口操作） | 高（直接操作） | 最高（空间充裕） | 高（空间充裕） |
扩展性 | 低（容积固定） | 低（容积固定） | 中（可加装设备） | 高（灵活配置） |
以上为行业一般情况参考，具体造价需结合项目工况核算。
注：设备集成度"低"指设备完全分体安装，配置灵活性和扩展性更高，并非质量或性能的优劣判断。
从宏观规律来看：水质处理规范要求越严格，配置的设备矩阵便越为丰富复杂，所需的物理承载空间也随之扩大，整体工程造价亦同步攀升。地埋与地上一体化机组更契合“满足基础达标”的应用诉求，而独立设备间与地下机房则是对出水水质有严苛要求的中高端项目的标准配置。
第二部分：各安装场景深度解析与工程经验

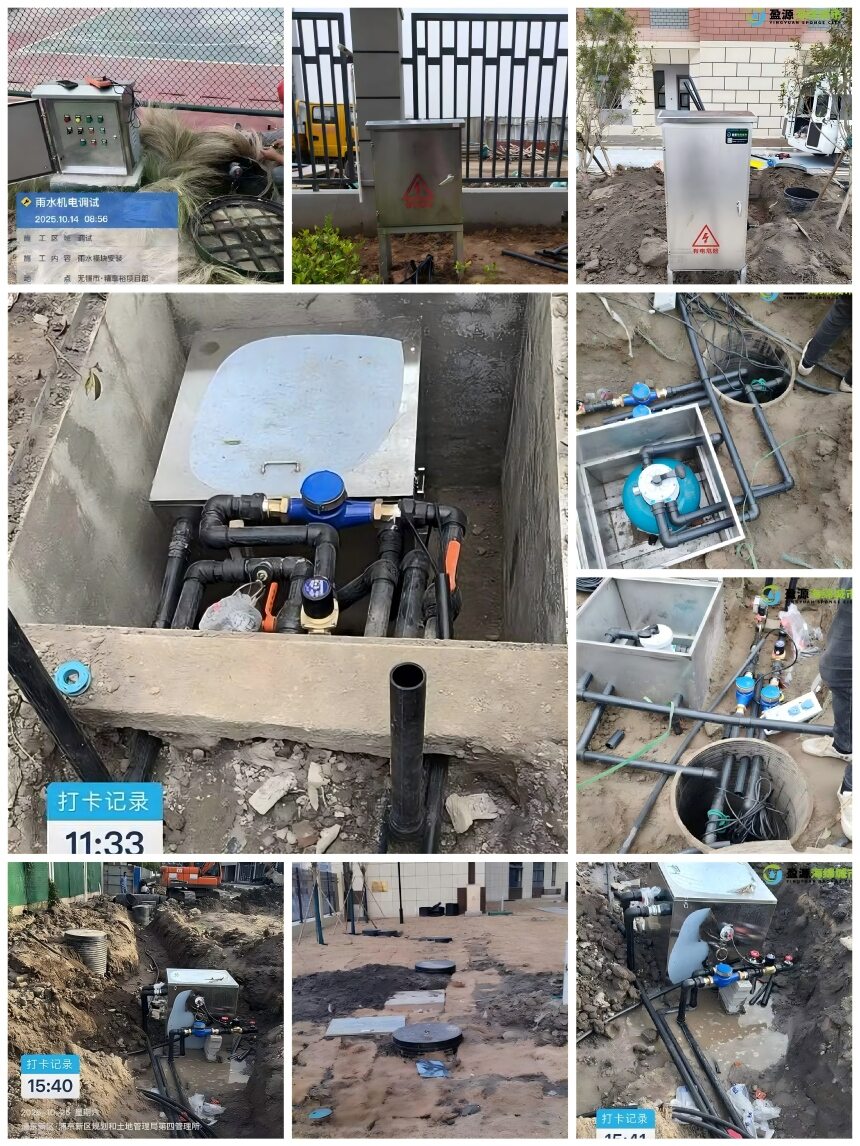

2.1 地埋一体化机组——空间极度受限项目的优选方案
本方案高度契合住宅小区、市政绿化带及空间极其紧张的老旧小区改造工程。
其核心技术特征在于将弃流、截污与过滤设备高度集成于PP或碳钢材质的外壳内部，整体直接深埋于地下。地表仅需预留600×600mm的检修操作口，其上方可完全覆土进行绿化恢复，从而在视觉层面上实现设备的“完全隐形”。在标准配置方面，通常包含弃流装置、截污挂篮及砂石或袋式过滤器，受限于壳体内部空间，一般不含多介质过滤器及自动化加药装置。UV紫外线消毒器则通常外挂或并入后端供水泵房内安装。
空间规划要求：设备基础基坑尺寸约为1.5×1.0×1.2米，检修口周边必须预留不少于500mm的有效操作半径，且设备本体需与PP模块蓄水池紧邻布置。
工程造价预估：设备采购费约为3-5万元，现场安装及吊装费约为0.5-1万元，总体造价约在3.5-6万元区间。
优势与局限：优势在于不占用任何地表高价值空间，且整体施工周期极短（涵盖基坑开挖、设备吊装至覆土回填通常仅需2-3天），是老旧小区升级改造的绝佳选择。局限性在于日常维护必须打开检修孔进行，人员操作受限；同时过滤精度上限通常在50μm左右；此外，在地下水位偏高的地质区域，必须进行专业的抗浮工程处理。
工程应用反馈：在江阴市某大型安置小区项目中，采用了4套地埋一体机并联运行以处理绿化回用水。单套机组处理能力达15m³/h，系统峰值处理能力达到60m³/h，自投运以来各项指标长期保持稳定。系统反冲洗排污水需提前规划并接入小区雨水管网末端的检查井中。该项目蓄水池采用1000型改性料PP模块，单层高度200mm，采用两片组合结构达到400mm，整体蓄水容积约为300立方米。

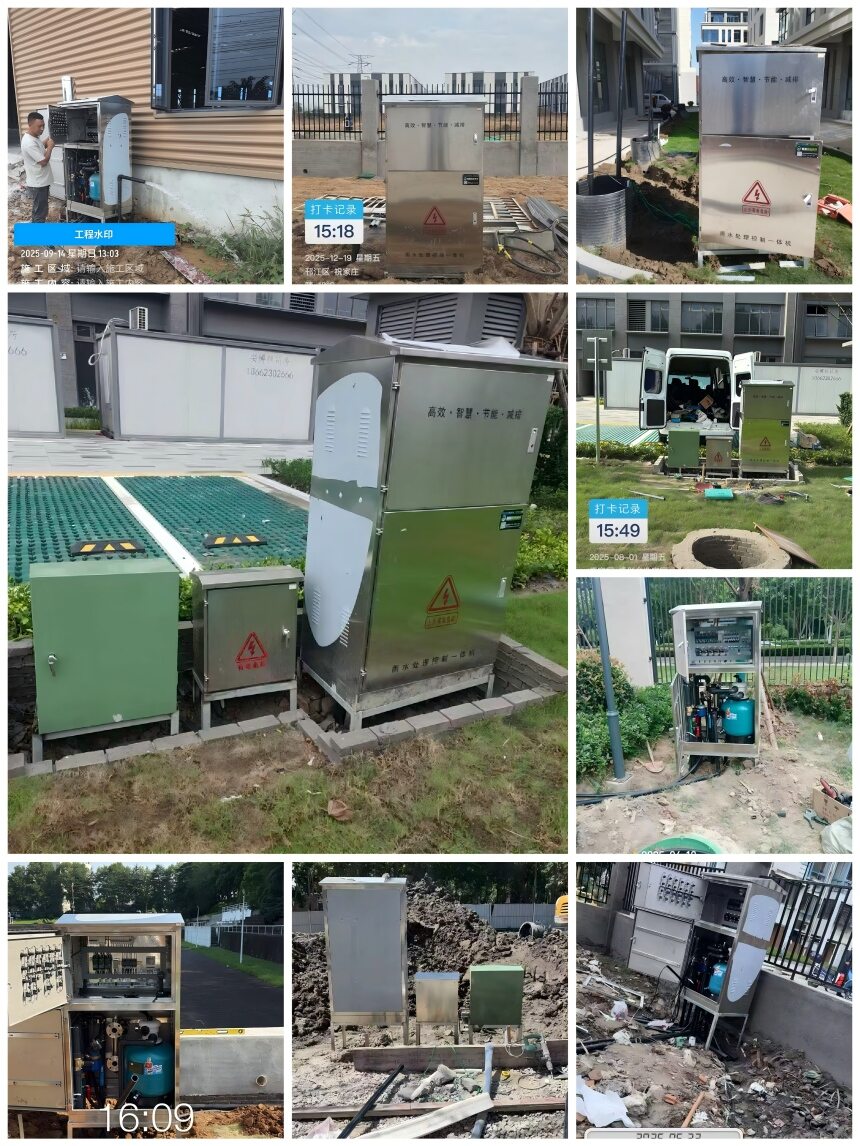

2.2 地上一体化机组——兼顾性价比与高便捷运维的折中方案
本方案主要面向具备一定地面冗余空间，但暂无预算或无条件建设独立设备间的中小型商业建筑、学校及工业厂房项目。
作为地埋一体机的“地面版本”，该设备同样具备高度集成的特性，但无需进行土方开挖，直接置于室外硬化地坪或简易遮蔽棚内。日常维护时只需开启顶层盖板即可进行全方位操作，无需下坑作业，从而显著降低了全生命周期内的运维成本。标配组件涵盖弃流、截污及砂石/袋式过滤器，并可根据需求通过旁路加装旋流除砂器（同样不含多介质及加药模块）。
空间规划要求：设备及检修通道整体占地约2-6平方米，设备高度约在1.5-2.0米之间，基础需进行高强度混凝土硬化处理。
工程造价预估：设备本体费约4-7万元，地面安装与管路对接费约0.5-1万元，整体造价约在4.5-8万元之间。
优势与局限：施工难度最低，日常维保极为便捷，长期运营成本优于地埋方案。但由于需占用地面空间，可能对周边建筑景观造成一定视觉影响（通常需要通过格栅或绿植进行围挡美化），且系统过滤精度上限依然受限于50μm级别。

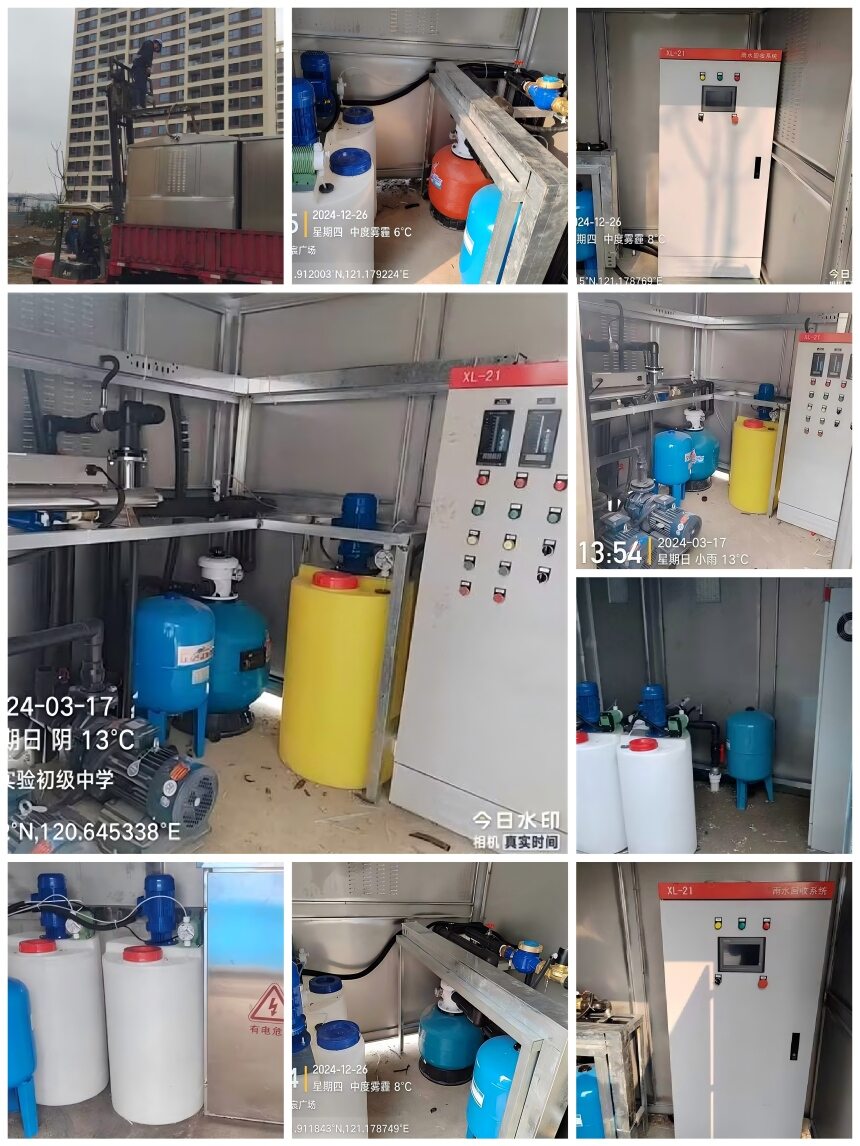

2.3 地上独立设备间——中高端绿色建筑的标准化配置
对于对回用水质有着较高要求，且具备条件规划独立设备间的甲级写字楼、高端酒店、三甲医院及大型学校项目，此方案为行业首选。
在独立的建筑空间内，水处理系统的各个单元均采用分体式独立安装，具备极高的配置自由度。标准配置包括全自动弃流装置、高效截污器、多介质深层过滤器、UV消毒器、自动加药系统及智能化PLC控制柜。该方案能够轻松实现冲厕级（要求精度30μm）乃至工业级（要求精度20μm）的高标准水质处理。同时，系统支持灵活增配精密过滤器、次氯酸钠计量投加系统及在线水质实时监测仪。
空间规划要求：设备间使用面积需达到8-20平方米，室内净高不得低于2.5米。为保障设备运行安全，各主体设备之间必须预留≥600mm的检修通道，且室内必须配备完善的地面排水地漏、机械通风系统及工业照明设施。
工程造价预估：高端设备配置费约6-12万元，配套土建工程约1-3万元，机电安装调试费约1-2万元，综合造价通常在8-15万元区间。
工程应用反馈：无锡某高端商务写字楼项目规划了约12平方米的专用设备间，部署了“弃流预处理→旋流除砂→多介质深度过滤→UV紫外线+有效余氯复合消毒”的全流程工艺。系统日均处理回用水约80立方米，主要服务于大楼内部冲厕及中庭高标准景观水系补水，出水指标持续稳定达标。该配套蓄水池采用高承压1200型改性料PP模块，单层高度300mm，双层组合600mm，总调蓄容积达500立方米。

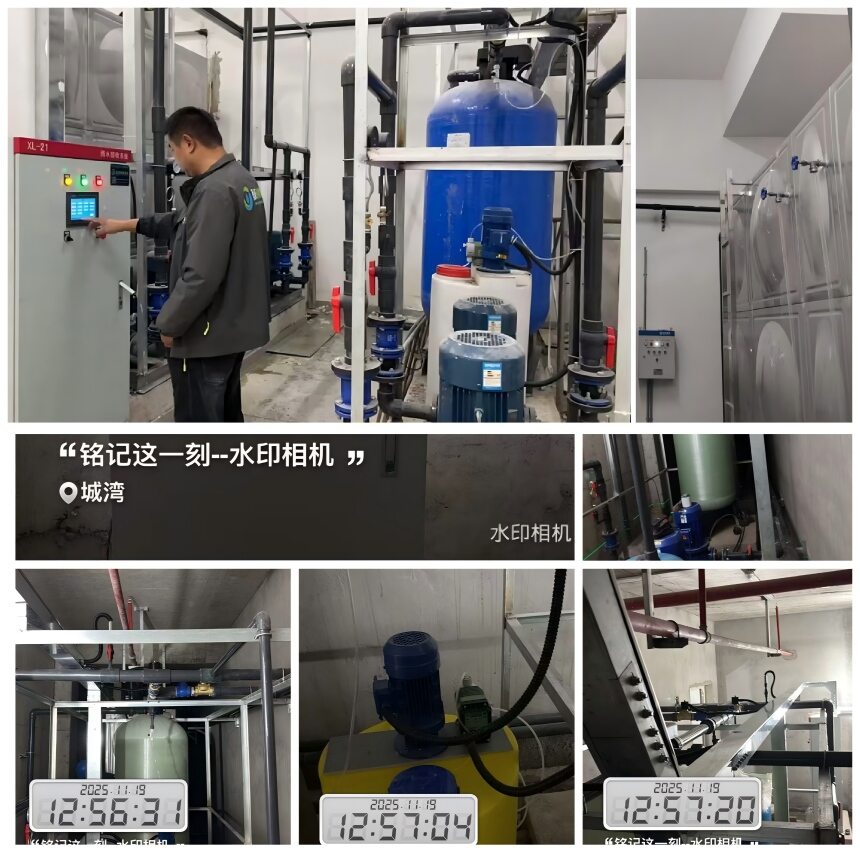

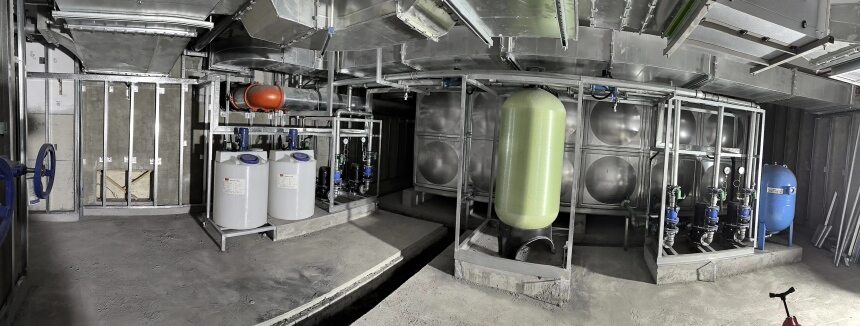

2.4 地下专用机房——大型枢纽与工业工程的高标准定制方案
主要服务于大型市政工程、超大型商业综合体以及工业级水资源回收利用项目。此类项目通常具备庞大的雨水调蓄需求，且对水质标准要求极高，同时拥有充足的地下室规划空间。
地下机房方案采用全套设备分体式矩阵安装，系统配置自由度达到最高等级。完整工艺链通常涵盖：智能PLC控制弃流系统、大流量截污装置、旋流除砂器、大型多介质过滤器、高精度精密过滤器、大功率UV消毒阵列、次氯酸钠自动投加系统、多参数在线水质监测站及总控PLC自动化机柜。此外，该系统可实现雨水与市政自来水双路供水的无缝自动切换保障。
空间规划要求：机房面积需求在10-30平方米之间，室内净高要求≥3.0米。机房建设必须严格执行地下室防水等级要求，并配置专用的集水排水坑及自动排水泵。设备基础必须进行专业的减振与隔音降噪处理，同时需具备良好的强制通风条件。
工程造价预估：全套工业级设备费约10-20万元，机房土建及防排水配套约3-5万元，高标准安装与系统级联调试费约2-3万元，整体造价预计为12-25万元。

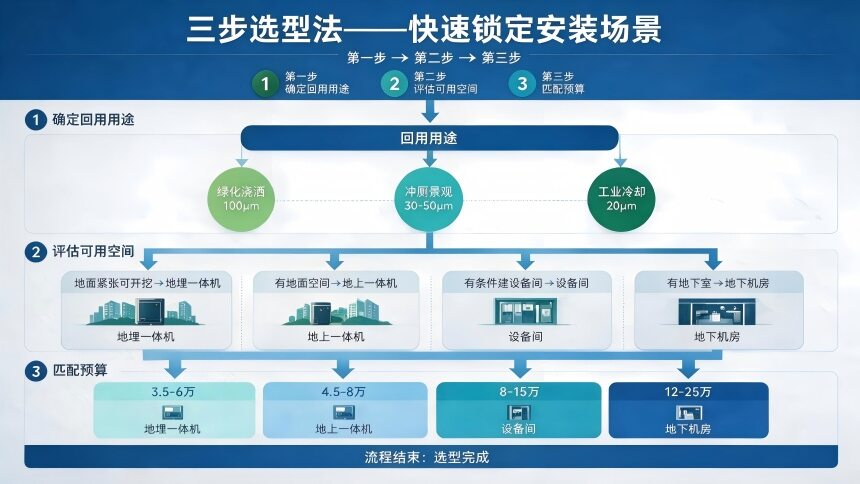

第三部分：三步科学选型决策模型
为确保项目规划的科学性，推荐遵循以下三步递进式决策流程：
第一步：锚定终端回用用途（以此确定过滤精度与核心配置）
若回用于绿化或道路浇洒：精度要求约100μm，设备架构简单，选用地埋或地上一体机即可满足。
若回用于室内冲厕或景观补水：精度要求严苛至30-50μm，必须配备多介质深层过滤工艺，需采用地上设备间或地下机房方案。
若回用于工业冷却补水：精度要求极高（达20μm），需配置精密过滤系统及复合加药装置，强制要求规划独立设备间或地下机房。
第二步：严密评估现场可用空间（以此敲定安装物理形式）
当地面可用空间极度紧张，但绿化带区域具备深挖条件且无管网冲突时，首选地埋一体机。
当具备少量地面边角空间，且希望严格控制土建成本时不建设备间时，适用地上一体机。
当项目整体规划充裕，有条件新建或借用已有建筑设备间时，采用地上设备间。
当项目资金预算充足，且具备地下室整体规划空间时，地下机房为最优解。
第三步：精确匹配工程预算（以此完成最终方案决策）
3.5-6万元预算：推荐采用地埋一体机，重点保障绿化与道路基础浇洒需求。
4.5-8万元预算：推荐采用地上一体机，满足绿化、道路冲洗及基础冲厕标准。
8-15万元预算：推荐建设地上设备间，全面覆盖高标准冲厕、水景维持及轻度工业用水需求。
12-25万元预算：推荐构建地下专用机房，全方位满足高标准商务冲厕、重度工业循环及大型市政枢纽用水规范。 (注：上述造价区间为基于2026年市场行情的行业参考数据，实际工程造价将随大宗钢材及树脂原材料市场行情波动，最终需以实际工程核算为准。)
第四部分：行业典型标杆工程应用解析
4.1 昆山杜克大学（Duke Kunshan University）——地埋一体机的卓越应用
作为国内首批斩获LEED绿色校园认证的高校，该校区占地约14.7万平方米，构建了完善的海绵校园生态系统。校园内的屋面与广场雨水经初期弃流预处理后，全面汇聚至中央景观湖区域。系统采用地埋一体机进行深度净化处理，辅以紫外线消毒后实现全校园回用，全面覆盖绿化灌溉、道路冲洗、车库保洁及景观补水，且实现全自动化运行。该项目配备了300立方米的雨水调蓄设施，年节约市政自来水量极为可观。（数据来源参照《建筑与小区雨水资源化利用率建模与验证：以昆山庙泾圩为例》，《净水技术》2022年第41卷第10期表4记录该校雨水利用设施体积为300m³，以及时代建筑2017年第4期专题报道）。
该标杆项目深刻印证了地埋一体机在大型高校场景下的高度适配性：在保障大面积校园用水的同时，不占用任何宝贵的地上教学与活动空间，地表上方可完美恢复绿化景观，同时其稳定的自动化运行品质是满足严苛LEED认证指标的关键保障。

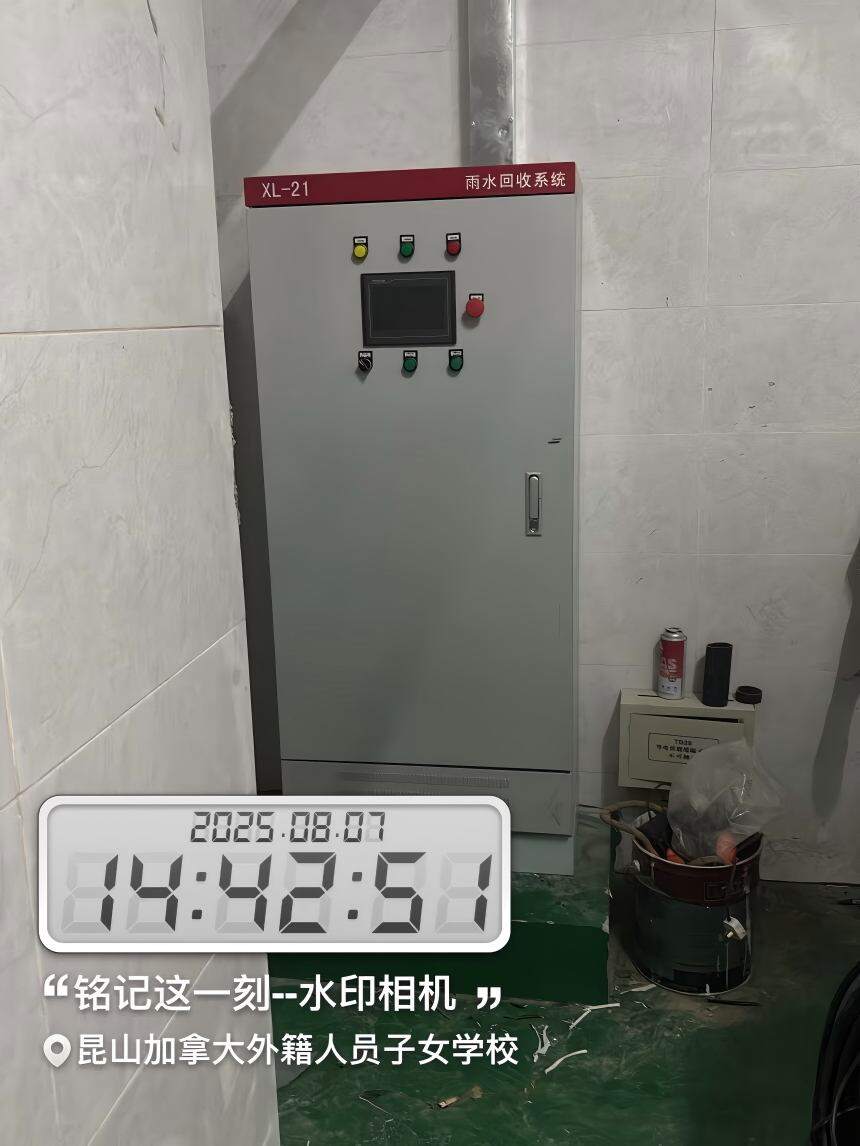

4.2 昆山加拿大国际学校（CIS）——K-12教育园区的地埋式实践
该校为一所高标准的K-12外籍人员子女学校，整体占地面积约12.9万平方米。校园内建设了容积达384立方米的雨水调蓄设施（数据来源同上《净水技术》文献表4记录），通过部署先进的地埋一体机系统，对广阔的屋面及道路径流进行收集、弃流、精密过滤及安全消毒，最终高效反哺于校区的绿化灌溉与道路清洁作业。学校日常的高频绿化维护对非传统水源有着持续的刚性需求，地埋方案不仅巧妙避开了对校园美学及教学秩序的干扰，且日常维保仅需通过检修井即可完成，实现了系统功能与校园环境的高度融合。

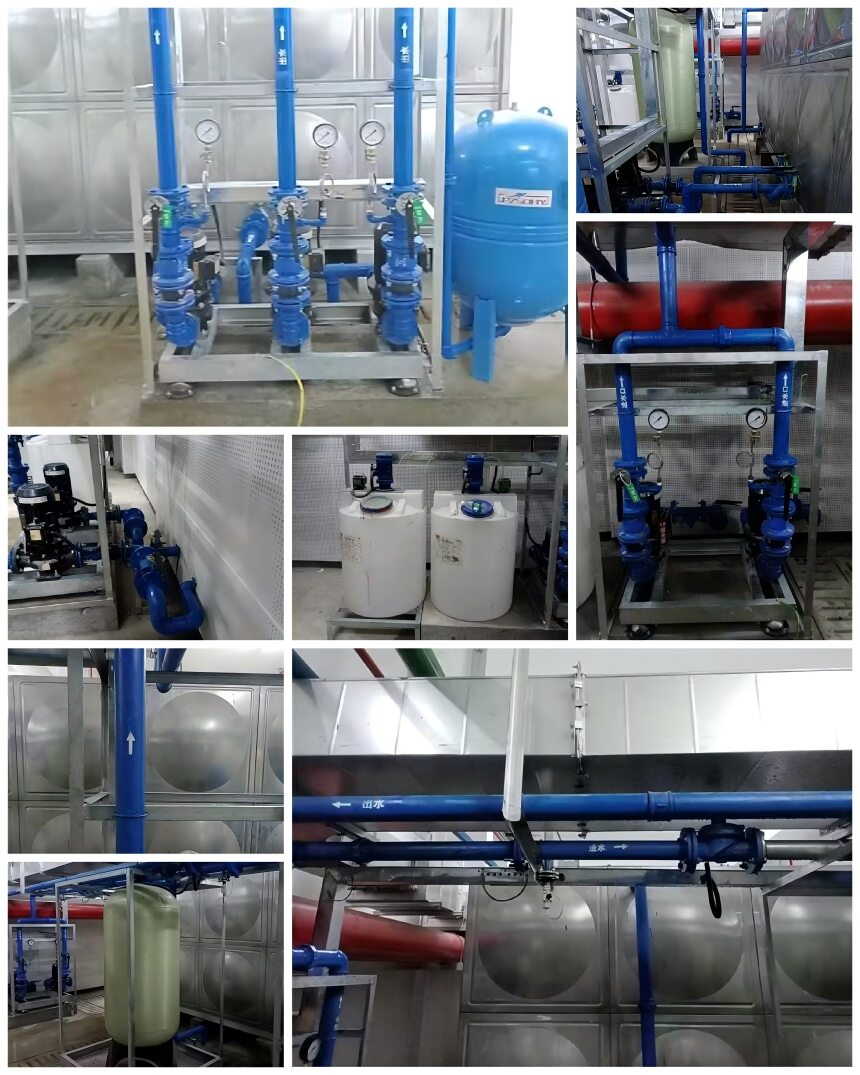

4.3 上海金桥·上海国际财富中心——地下机房在顶流商务场景的示范
作为荣获绿色建筑二星级设计标识的高端商务地标，上海国际财富中心总建筑面积约2.7万平方米。该项目高标准配置了220立方米的雨水收集池，并在地下室核心区域专门规划了专属雨水机房（数据来源为上海绿色建筑协会项目公示[www.shgbc.org]之新建项目节水与水资源利用章节）。机房内采用了全套分体化高端水处理架构：弃流装置→旋流除砂器→多介质深度过滤器→UV杀菌消毒器→PLC中央控制柜。经此系统处理的雨水被广泛用于外围绿化、地坪清洗及高端水景补水，各项水质指标全面满足GB/T 18920城市杂用水及GB/T 18921景观用水双重国家标准。此案例充分证明，对于追求极高水质与全自动控制的商业综合体而言，地下机房方案可支持雨水与市政水源的双路自动切换，是获取绿建高分并保障长期稳定运营的必选项。
第五部分：蓄水池与设备空间的空间协同协同要点
在科学敲定设备安装场景后，PP模块蓄水池的平面尺寸规划与空间位置定位将对设备布局产生决定性影响。若选择地埋一体机，设备通常直接埋设于蓄水池正上方的覆土层内部；若选择地上设备间方案，建议设备用房必须紧邻蓄水池建造，以最小化管路敷设成本，且必须预留不少于800mm的安全检修间距；若采用地下专用机房，由于机房与蓄水池通常处于同一地下标高层，设计时必须从全局视角统一进行地下结构防水与防汛排涝系统的规划设计。
安装场景选定后，蓄水池的平面尺寸和位置直接影响设备布置：地埋一体机通常埋在蓄水池上方覆土层内；设备间建议紧邻蓄水池，留≥800mm检修间距；地下机房与蓄水池同层布置，需统一考虑防水排水。PP模块选型与安装施工细节可参阅PP模块蓄水池安装施工全流程
第六部分：工程设计与实施常见问题（FAQ）
Q1：当前雨水回用系统设备包含哪些主流安装方式？
业界主要提供四种标准化安装模式：地埋一体机（整体深埋地下）、地上一体机（置于室外地面）、地上独立设备间（专属建筑房间）以及地下专用机房（地下室特设空间）。具体的模式选择需严格依据项目设定的回流水质标准、现场可用土地面积以及整体工程预算进行科学匹配。水质净化要求越高，所配套的设备管网系统就越复杂，进而需要更充裕的物理空间和更高的资金投入。
Q2：地埋一体机与地上一体机在核心工程特性上有何差异？
二者的本质区别集中体现在空间占用与后期维保模式上。地埋一体机完全隐匿于地下，地表仅暴露操作检修孔，彻底释放了地面高价值空间，但受制于深埋特性，日常维护及滤材更换需通过受限的检修口进行，便捷度一般。相反，地上一体机虽需占用约2-6平方米的地面面积，但运维人员只需直接开启顶部盖板即可进行全方位操作，维护效率极高。在核心处理能力上，两者的设备内部构造及约50μm的过滤精度上限基本保持一致。
Q3：若规划建设雨水回用专用设备间，应预留多大的建筑面积？
在常规工程设计中，专用设备间的面积建议规划在8-20平方米之间，且室内净空高度不得低于2.5米。对于仅涵盖弃流、基础过滤及消毒的小型系统，8-10平方米即可满足需求；而针对配置了多介质深滤、化学加药及在线监测系统的大中型项目，则必须规划12-20平方米的操作空间。依据国家标准 GB 50400-2016《建筑与小区雨水控制及利用工程技术规范》的规定，室内各核心设备单元之间必须保留不小于600mm的标准维护通道。
Q4：对于无法提供独立设备间的项目，能否正常实施雨水回收利用工程？
完全可行。针对无条件配建设备间的项目，可优先规划地埋一体机或地上一体机方案。地埋一体机可巧妙隐匿于绿化带地表之下，不产生任何地表建筑足迹；地上一体机则仅需占用2-6平方米的室外硬化地坪。这两类机组的标配过滤精度（50-100μm）已足以应对常规的绿化浇灌及道路冲扫需求。然而，若终端用水场景为室内冲厕或水景补水（强制要求精度达到30μm以上），则从合规与技术安全角度出发，强烈建议配建地上设备间或启用地下机房方案。
Q5：地埋一体机是否适用于冬季严寒的北方地区？是否存在冻胀风险？
在北方地区完全可以安全应用。依据 GB 50007-2011《建筑地基基础设计规范》的设计要求，设备的基础埋设深度必须低于项目所在地的最大冻土层深度。例如，华东地区冻土层一般为0.3-0.5米，华北地区通常在0.8-1.2米，而东北地区则深达1.5米以上（具体数值须以地方水文地质权威勘查报告为准）。除了深埋外，设备壳体外部还需敷设专业的保温隔热材料。在实际工程履约中，北方地区的多数项目恰恰乐于采用地埋式方案，以此巧妙利用深层地热实现天然保温；若地质条件不允许进行深挖，则可灵活调整为受环境温度影响较小的地下室内机房方案。
Q6：四种标准安装场景在宏观造价上存在怎样的梯度差异？
基于当前行业的一般造价模型：地埋一体机总体造价约落在3.5-6万元区间；地上一体机则在4.5-8万元之间；地上独立设备间系统需8-15万元；而最高标准的地下机房系统整体投资则高达12-25万元。这种明显的造价梯度，主要源自系统内设备配置等级的跃升以及周边配套土建工程量（如建筑空间、防水排涝设施）的急剧增加。一体化机组凭借极高的集成度与微小的土建介入量，维持了较低的成本底线；而设备间与机房方案因采用了全套分体式精密处理设备及大量的土建配套，造价自然水涨船高。
Q7：针对已全面交付使用的成熟社区，是否具备后期加装雨水回用设备的工程可行性？
具备技术可行性，但必须进行极其严谨的现场勘测评估。对于成熟社区的改造加装，工程界普遍优先推荐地上一体机方案——该方案免除了复杂的基坑土石方开挖作业，只需选定一处地面硬化区域即可快速落位就绪。若社区内绿化带下方拥有足够的纵深空间且绝对避开了任何地下管网的冲突，亦可实施地埋一体机方案，但此方案的前提是必须确保开挖点位的地下净空绝对安全，且周边务必存在可就近接入的反冲洗排污水管网（如市政排水检查井）。
Q8：在毫无地下开发空间的老旧小区改造项目中，应如何制定解决方案？
在此类极端受限的改造项目中，地埋一体机方案凸显出无可比拟的优势。设备可直接深埋于有限的绿化带表土之下，地表恢复后仅保留极小的隐蔽式检修口盖板。该机组可稳定提供5-15m³/h的水处理能力，能够完美覆盖小区日常的绿化浇灌及道路冲洗需求。实施该方案的唯一且绝对的工程前置条件，是必须通过物探手段彻底确认拟开挖区域的下方不存在任何既有市政、电力及通信管线。
