年产1GW钙钛矿太阳能电池组件项目(一期) 雨水回收控制系统工程

导言

在无锡年产1GW钙钛矿太阳能电池组件一期建设中，高效、绿色的水资源循环与暴雨径流管理是厂区公用系统平稳运行的关键。作为该项目的交钥匙工程服务商，我们承建了涵盖4套初期雨水收集池控制系统、1套成套雨水处理装置、动力配电系统（含500米YJV5*10与500米YJV5*16电缆敷设）及室外开关柜低压改造的完整工程。通过严密的电气控制逻辑与高度集成的控制设备，我们为世界级新能源制造基地筑起了坚实的水生态防线。

 应对多区域暴雨径流与极端户外配电环境

复杂的逻辑切换与多池协同

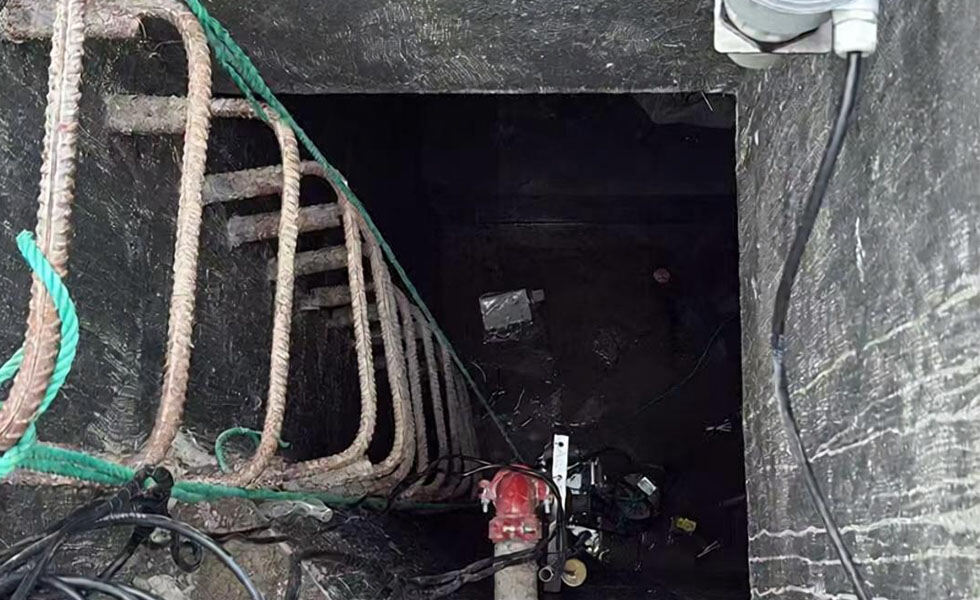

厂区分布有4个不同规格的初期雨水收集池，各池的有效容积（自150m³至400m³不等）、标高、电动闸门数量及控制逻辑截然不同。如何通过液位传感器实现精确的闸门启闭与市政排水自动切换，是保证厂区不发生内涝和初期雨水100%收集的核心痛点。

严苛的室外配电与防爆漏电防护

室外潜污泵及电动闸门的配电环境潮湿多尘。所有配电回路必须具备极高标准的漏电保护功能（闸门配电回路需带剩余漏电保护功能断路器）；同时，电缆直埋需严格遵循12D101-5图集标准（道路下埋深1m，绿化带下埋深0.7m），对施工现场地质及软硬化路面穿越提出了极高的施工精度挑战。

严格的工期控制

计划工期仅25天（1月1日至1月25日），且需克服冬季低温及现场停水停电等突发状况，必须具备极强的应急响应机制与自备发电等备用保障手段。

智能双轨联动控制与重载工业级配电升级

方案解析

并非简单的设备堆砌，而是一套深度理解项目特性、通过精准的控制逻辑、集成的工艺处理、严苛的电气防护三大核心优势，为年产1GW顶级光伏组件基地打造的、值得信赖的雨水回收与环保治理交钥匙工程。

核心优势列表

  • 液位驱动的“手自一体”闸门自动控制

针对4个初期雨水收集池，量身定制逻辑控制方案。例如，在 4号收集池（有效容积400m³） 中，设置液位传感器：水位低于1.43m时自动开启初期雨水闸门、关闭市政及调蓄闸门；上升至1.43m时自动切换，关闭初期雨水闸门，并打开市政与调蓄雨水闸门。雨后通过人工判断复位，自动启动2台潜污泵安全排空调蓄池。

• 250m³/d 成套初期雨水处理中枢

集成加药、搅拌、絮凝、沉淀功能于一体的地上成套初期雨水处理装置控制系统，出水水质100%符合项目环评要求。变频柜配备手动频率调节旋钮、手自动切换及RJ45以太网接口，支持Modbus TCP、Profinet等工业协议，无缝接入厂区上位能源管控系统。

• 国标级室外配电箱及电缆工程

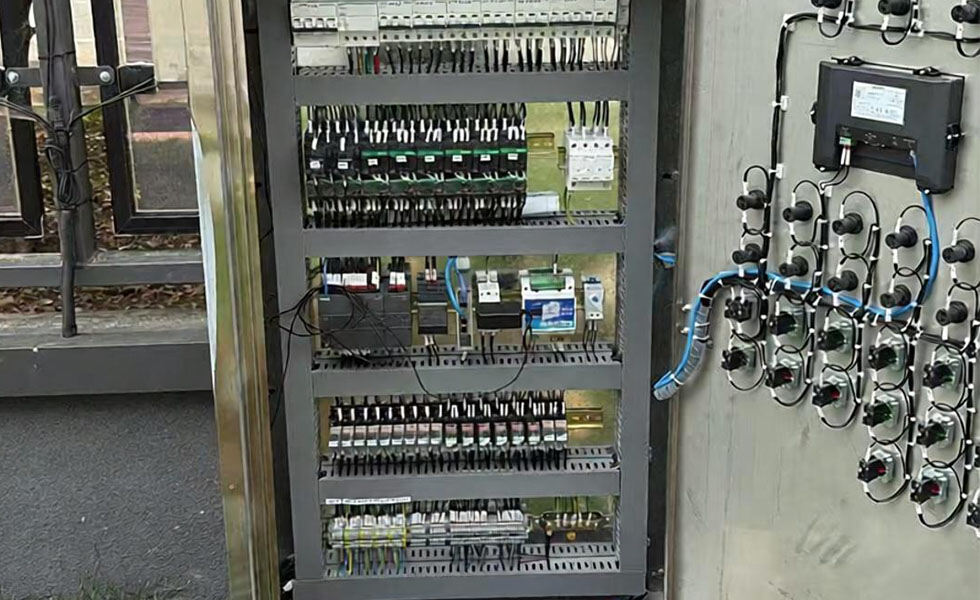

 所有控制柜和配电箱厚度不低于1.5mm，单层门加装加强筋防止晃动，内贴胶圈，箱体金属外壳通过铜质编织线可靠接地。断路器400A以下选用热磁式脱扣器，室外防护等级严格执行IP67/IP68。

守护太湖流域水生态：100% 达标排放与零伤害绿色施工

 生态效益

 通过4套初期雨水池与250m³/d地上处理装置的智能联动，确保厂区屋面及路面初期的化学冲刷残留物与悬浮物100%进入处理系统，经过精准的加药、絮凝、沉淀后达标排放至市政管网，从源头上杜绝了暴雨径流对周边敏感水体的污染。自清洁底部流道设计更有效减少了污泥异味，赋能绿色1GW新能源基地建设。

企业社会责任与关怀

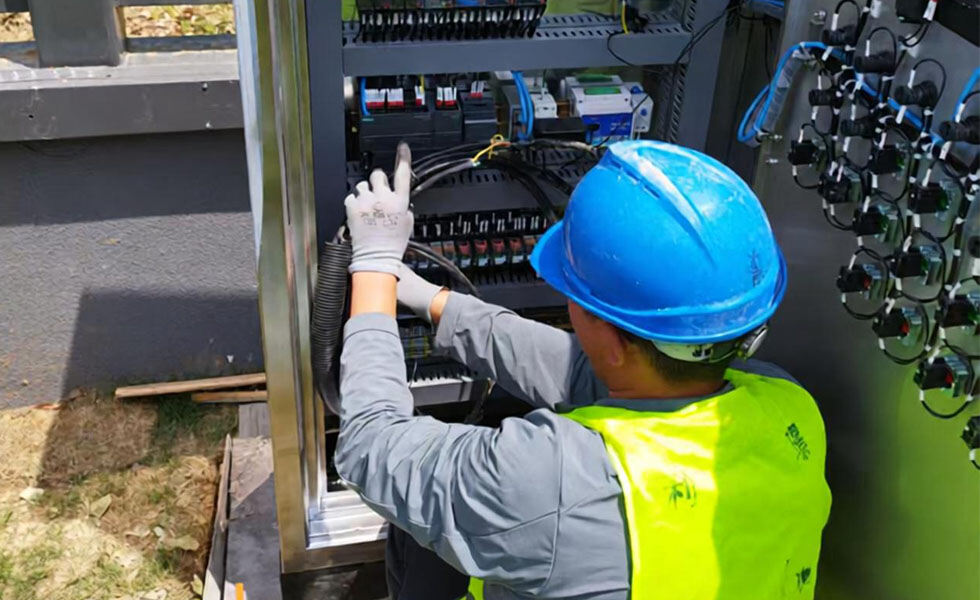

 生命安全高于一切。针对室外多雨、深井及强电施工，我们严格落实动火作业审批、洁净区专用洁净服配备等HSE规范。施工人员统一配备安全帽、电工服、劳保鞋及反光背心，现场配备专职安全员。整个项目施工及调试运行期间，实现了 零高空坠落、零触电事故、零环境污染事件 的完美履约。
